КПР-Т3Ф

Доступен для скачивания
краткий каталог продукции:

КПР-Т3Ф
Цена:  50434 ... 113954 руб.
Кран шаровой трехходовой фланцевый КПР-Т3Ф предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
  • Угол полного поворота: 90°
  • Долгий срок службы
  • Поставляется в сборе с монтажным крепежом КМКУ и переходником ПМКУ
Технические характеристики:
Параметр
Значение
Тип крана
L (переключающий)
Рабочая средаПар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
МатериалКорпуса: нержавеющая сталь
Уплотнения: PTFE
Температура рабочей среды−20...+150°С
Рабочее давление0,0...1,6 МПа
Диаметр условного прохода 50...100 мм
Присоединение крана
Резьбовое F2"...F4"
Стандарт присоединения крана к приводу
ISO5211

Модификации:
Модель
Ду, мм
Kv, м³/ч
Присоединение
Посадочный размер крана, мм
Вес, кг
КПР-Т3Ф-050 FSP50
229
F2"
17×17
13740
КПР-Т3Ф-065 FSP 65
404
F2½"
17×1718380
КПР-Т3Ф-080 FSP 80
573
F3"
22×2224050
КПР-Т3Ф-100 FSP100
936
F4"
22×2232370

Таблица выбора привода для крана КПР-Т3Ф:
Модель крана Посадочный размер, мм Крутящий момент, Н·м Модель привода
Пневмоприводы Электропривод
ППР1 ППР2 ЭПР1
КПР-Т3Ф-050
17×17
60−092, −105*, −125*
−092, −105*, −125*
−015
КПР-Т3Ф-065
17×17
90
−092, −105*, −125*
−092, −105*, −125*
−015
КПР-Т3Ф-080
22×22
110
−105, −125, −140*
−060, −100*
КПР-Т3Ф-100
22×22
160
−125, −140*
−105, −125, −140*
−060, −100*
* Приводы, отмеченные "*", имеют больший посадочный размер. В случае необходимости их установки на кран (высокое давление среды, срочная замена и т.д.) следует использовать переходник типа «звезда-квадрат» ПП84.
В штатном режиме рекомендуется выбирать приводы без *.

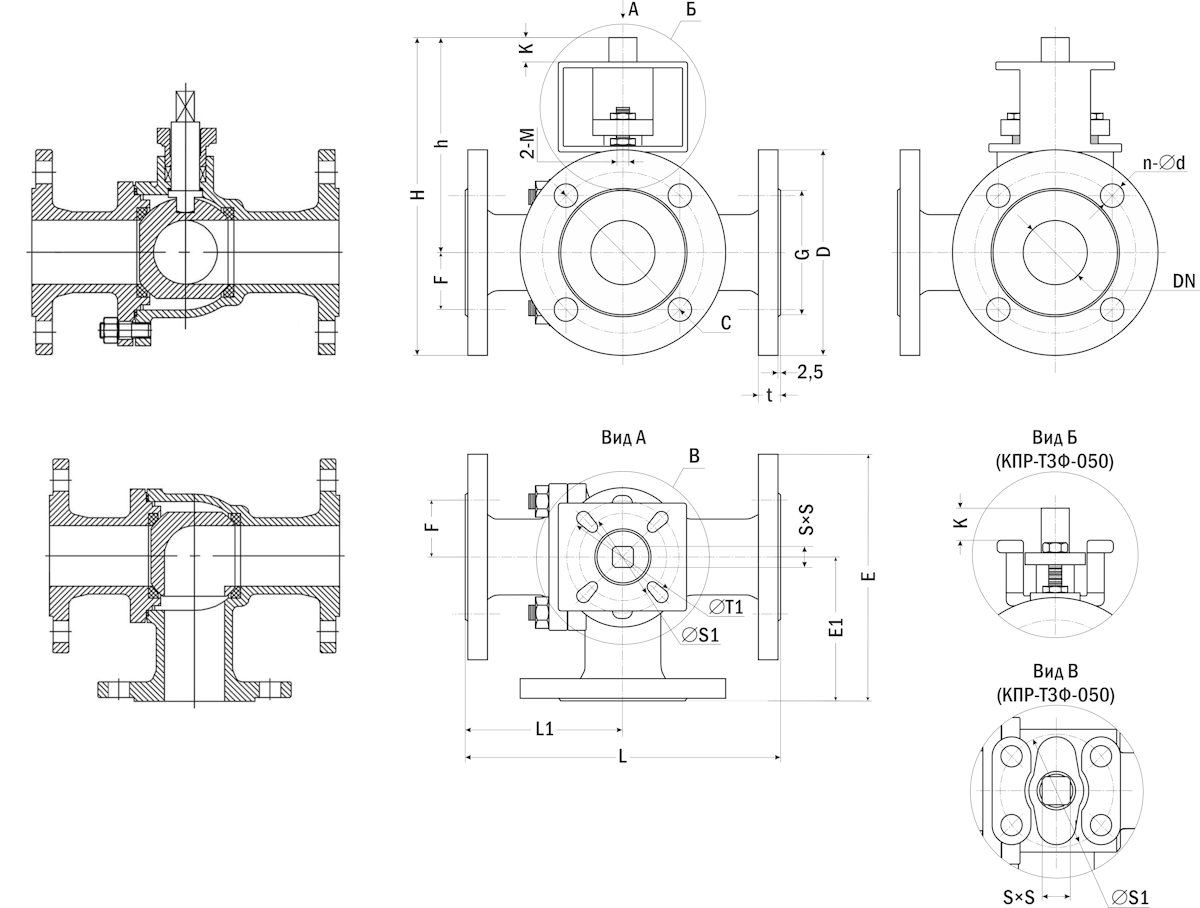

Габаритные размеры

Модель
DN
Размеры, мм
C
D
G
h
H
L
L1
4-M
n-∅dt
S1
T1
S×S
КПР-Т3Ф-050 50
125
158
95
175
250
244
122
M8
4-18
18
49
73
17×17
КПР-Т3Ф-065 65
144
178
119
185
275
262
131
M10
4-18
18
68
104
17×17
КПР-Т3Ф-080 80
158
194
122
210
305
280
140
M10
8-18
18
100
126
22×22
КПР-Т3Ф-100 100
178
213 144
230
340
320
160
M10
8-18
22
100
126
22×22

Версия: 2022-06-24-ЛВС
Документ Дата обновления
Паспорт на КПР-Т3Ф 11.10.2022
