УПК12-2
Доступен для скачивания
краткий каталог продукции:
Цена: 8288 ... 83850 руб.
Пневматический клапан нормально открытый двустороннего действия с угловым поршнем УПК12-2 для управления потоком рабочей среды в трубопроводе.
Закрывается при подаче управляющего давления в первый порт клапана и открывается при подаче управляющего давления во второй порт клапана.
Особенности:
Модификации:
Версия: 2026-04-14-СДГ
- Клапан нормально открытый двустороннего действия с пружиной
- Пневмопривод в комплекте
- Высокая пропускная способность
- Индикатор состояния клапана (красный шток поднят, когда клапан открыт)
- Монтажное положение: универсальное
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Бесшумная работа
- Долгий срок службы
- Параметры рабочего давления приведены для установки клапана по направлению потока. При установке в обратном направлении максимальное рабочее давление снизится, и будет необходимо более высокое управляющее давление 0,6...0,8 МПа
Для передачи информации о состоянии клапана (открыт/закрыт) в виде электрических сигналов, а также визуальной индикации – можно использовать дополнительный блок индикации состояния БИС-414, который устанавливается вместо индикатора состояния клапана (только для моделей УПК с резьбой индикатора М26×1,5)
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики:
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, спирт, воздух, инертные газы,
масла, слабые кислоты, слабые щелочи |
| Максимальная вязкость рабочей среды
| 600 мм²/с
|
| Материал | Корпуса клапана: нержавеющая сталь
Корпуса привода: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды клапана | −20...+180°С |
| Температура эксплуатации
| −10...+60°C
|
| Рабочее давление среды | 0...1,6 МПа |
| Управляющая среда
| Воздух, нейтральные газы
|
| Управляющее давление
| 0,4...0,7 МПа |
| Диаметр условного прохода | 15...100 мм |
| Присоединение | Резьбовое G½"...G4" |
| Присоединение воздуховодов
| ⅛", ¼" |
| Обозначение | Ду, мм
|
Дэф,
мм
| Внутр.
диаметр привода, мм | Kv, м³/ч
| Присоединение
клапана | Присоединение
воздуховодов | Присоединение
индикатора | Мах
рабочее давление среды, МПа | Вес,
г |
| УПК12-2-050х015 GSP | 15 | 13 | 50 | 5 | ½" | ¼" |
М26×1,5
| 1,6 | 1120 |
| УПК12-2-050х020 GSP | 20 | 18 | 50 | 10 | ¾" | 1,6 | 1210 | ||
| УПК12-2-050х025 GSP | 25 | 22 | 50 | 18 | 1" | 1,6 | 1400 | ||
| УПК12-2-063х025 GSP | 25 | 22 | 63 | 18 | 1" | 1,6 | 2100 | ||
| УПК12-2-063х032 GSP | 32 | 28 | 63 | 23 | 1¼" | 1,4 | 2310 | ||
| УПК12-2-063х040 GSP | 40 | 35 | 63 | 33 | 1½" | 1,3 | 2560 | ||
| УПК12-2-063х050 GSP | 50 | 42 | 63 | 53 | 2" | 1,2 | 3020 | ||
| УПК12-2-080х050 GSP | 50 | 42 | 80 | 53 | 2" | 1,6 | 5100 | ||
| УПК12-2-080х065 GSP | 65 | 59 | 80 | 90 | 2½" | 1,2 | 6200 | ||
| УПК12-2-100х065 GSP | 65 | 59 | 100 | 90 | 2½" | М35×2 | 1,6 | 7950 | |
| УПК12-2-125х080 GSP | 80 | 68 | 125 | 150 | 3" | ⅛" | ¼" | 1,6 | 9000 |
| УПК12-2-125х100 GSP | 100 | 86 | 125 | 230 | 4" | 1,6 | 12700 |
Расшифровка обозначения на примере клапана УПК12-2-050х015 XYZ:
УПК12 – модель клапана.
2 – тип клапана: двустороннего действия.
050 – внутренний диаметр привода.
015 – Ду, мм (диаметр условного прохода).
X – присоединение: G – трубная резьба.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
2 – тип клапана: двустороннего действия.
050 – внутренний диаметр привода.
015 – Ду, мм (диаметр условного прохода).
X – присоединение: G – трубная резьба.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

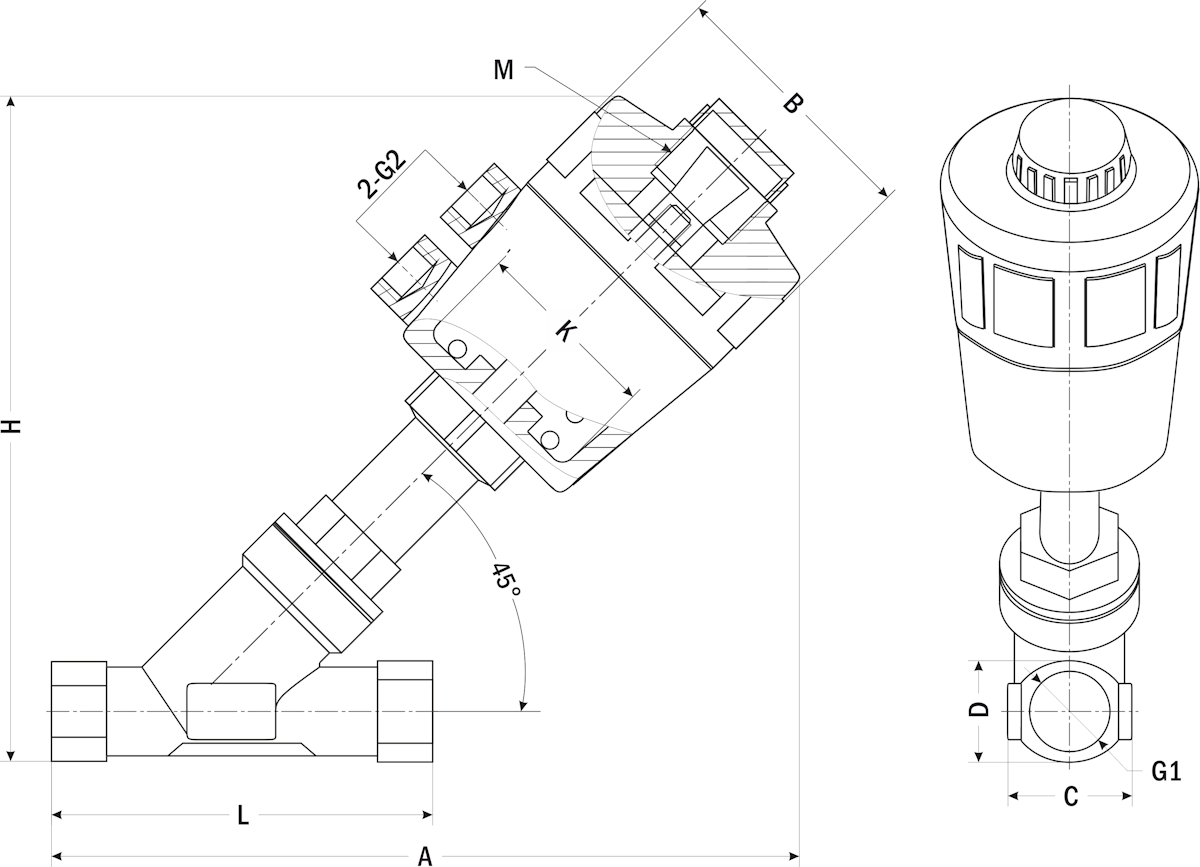

| Габаритные размеры |
 |

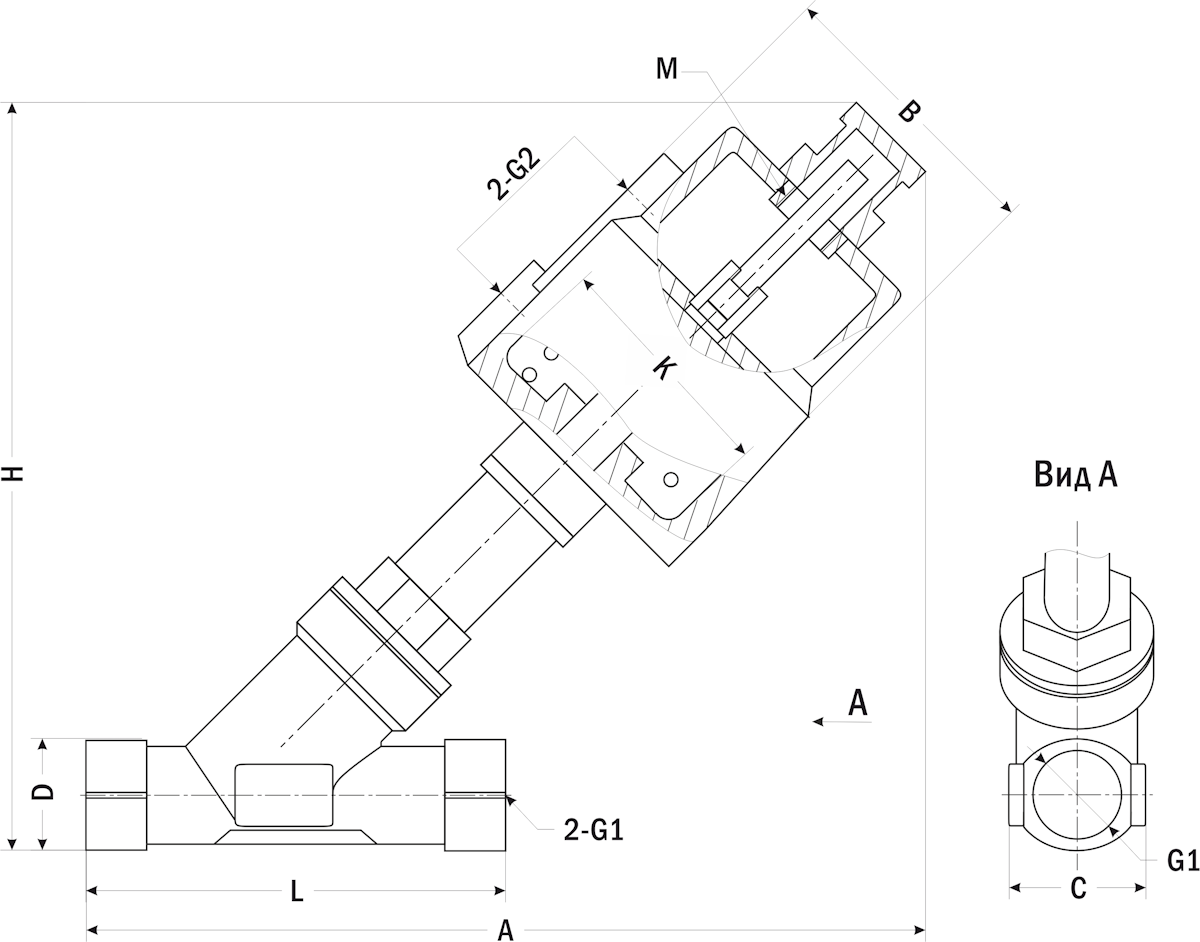

УПК12-2-125х080, УПК12-2-125х100 |
| Модель
| G1
| G2
| Размеры, мм | |||||||
| Внутр.
диаметр привода, К | A
| B
| С | D
| H
| L
| М | |||
| УПК12-2-050х015 GSP | ½" | ¼" | 50 | 167 | 64 | 32 | 27 | 163 | 86 | М26×1,5 |
| УПК12-2-050х020 GSP | ¾" | 50 | 178 | 65 | 33 | 32 | 172 | 97 | ||
| УПК12-2-050х025 GSP | 1" | 50 | 185 | 65 | 38 | 38 | 181 | 106 | ||
| УПК12-2-063х025 GSP | 1" | 63 | 210 | 80 | 38 | 38 | 185 | 106 | ||
| УПК12-2-063х032 GSP | 1¼" | 63 | 209 | 78 | 48 | 48 | 214 | 119 | ||
| УПК12-2-063х040 GSP | 1½" | 63 | 214 | 78 | 54 | 54 | 224 | 131 | ||
| УПК12-2-063х050 GSP | 2" | 63 | 221 | 78 | 66 | 66 | 244 | 152 | ||
| УПК12-2-080х050 GSP | 2" | 80 | 250 | 97 | 66 | 66 | 260 | 152 | ||
| УПК12-2-080х065 GSP | 2½" | 80 | 275 | 97 | 83 | 83 | 284 | 185 | ||
| УПК12-2-100х065 GSP | 2½" | 100 | 325 | 124 | 83 | 83 | 314 | 184 | М35×2 | |
| УПК12-2-125х080 GSP | 3" | ⅛" | 125 | 400 | 140 | 97 | 96 | 350 | 213 | ¼" |
| УПК12-2-125х100 GSP | 4" | 125 | 415 | 140 | 126 | 124 | 403 | 235 | ||
