УПК12-2-N2
Доступен для скачивания
краткий каталог продукции:
Цена: 8288 ... 29858 руб.
Пневматический клапан нормально открытый двустороннего действия с угловым поршнем УПК12-2-N2 для управления потоком рабочей среды в трубопроводе.
Открывается при подаче управляющего давления в первый порт клапана и закрывается при подаче управляющего давления во второй порт клапана
Особенности:
Модификации:
Версия: 2026-04-14-СДГ
- Клапан нормально открытый двустороннего действия с пружиной
- Пневмопривод в комплекте
- Высокая пропускная способность
- Индикатор состояния клапана (красный шток поднят, когда клапан открыт)
- Монтажное положение: универсальное
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Бесшумная работа
- Долгий срок службы
- Параметры рабочего давления приведены для установки клапана по направлению потока. При установке в обратном направлении максимальное рабочее давление снизится, и будет необходимо более высокое управляющее давление 0,6...0,8 МПа
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики:
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты и щелочи |
| Максимальная вязкость рабочей среды
| 600 мм²/с
|
| Материал | Корпуса клапана: нержавеющая сталь
Корпуса привода: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды клапана | −20...+180°С |
| Температура эксплуатации
| −10...+60°C
|
| Рабочее давление среды | 0...1,6 МПа |
| Управляющая среда
| Воздух, нейтральные газы
|
| Управляющее давление
| 0,4...0,7 МПа |
| Диаметр условного прохода | 15...50 мм
|
| Присоединение | Резьбовое G½"...G2" |
| Присоединение воздуховодов
| ⅛" |
| Присоединение индикатора | М14×1 |
| Обозначение | Ду, мм
|
Дэф,
мм
| Внутр.
диаметр привода, мм | Kv, м³/ч
| Присоединение
клапана | Присоединение
воздуховодов | Присоединение
индикатора | Мах
рабочее давление среды, МПа | Вес,
г |
| УПК12-2-050х015-N2 GSP | 15 | 13 | 50 | 5 | ½" | ⅛" |
14×1
| 1,6 | 1100 |
| УПК12-2-050х020-N2 GSP | 20 | 18 | 50 | 10 | ¾" | 1,6 | 1200 | ||
| УПК12-2-063х020-N2 GSP | 20 | 18 | 63 | 10 | ¾” | 1,6 | 1800 | ||
| УПК12-2-050х025-N2 GSP | 25 | 22 | 50 | 18 | 1" | 1,6 | 1500 | ||
| УПК12-2-063х025-N2 GSP | 25 | 22 | 63 | 18 | 1" | 1,6 | 2100 | ||
| УПК12-2-063х032-N2 GSP | 32 | 28 | 63 | 23 | 1¼” | 1,4 | 3100 | ||
| УПК12-2-080х032-N2 GSP | 32 | 28 | 80 | 23 | 1¼” | 1,6 | 3900 | ||
| УПК12-2-063х040-N2 GSP | 40 | 35 | 63 | 33 | 1½" | 1,3 | 3100 | ||
| УПК12-2-080х040-N2 GSP | 40 | 35 | 80 | 33 | 1½" | 1,6 | 3900 | ||
| УПК12-2-063х050-N2 GSP | 50 | 42 | 63 | 53 | 2" | 1,2 | 4300 | ||
| УПК12-2-080х050-N2 GSP | 50 | 42 | 80 | 53 | 2" | 1,6 | 5100 |
Расшифровка обозначения на примере клапана УПК12-2-050х015-N2 XYZ:
УПК12 – модель клапана.
2 – тип клапана: двустороннего действия.
050 – внутренний диаметр привода.
015 – Ду, мм (диаметр условного прохода).
N2 – 2 тип привода.
X – присоединение: G – трубная резьба.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
2 – тип клапана: двустороннего действия.
050 – внутренний диаметр привода.
015 – Ду, мм (диаметр условного прохода).
N2 – 2 тип привода.
X – присоединение: G – трубная резьба.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

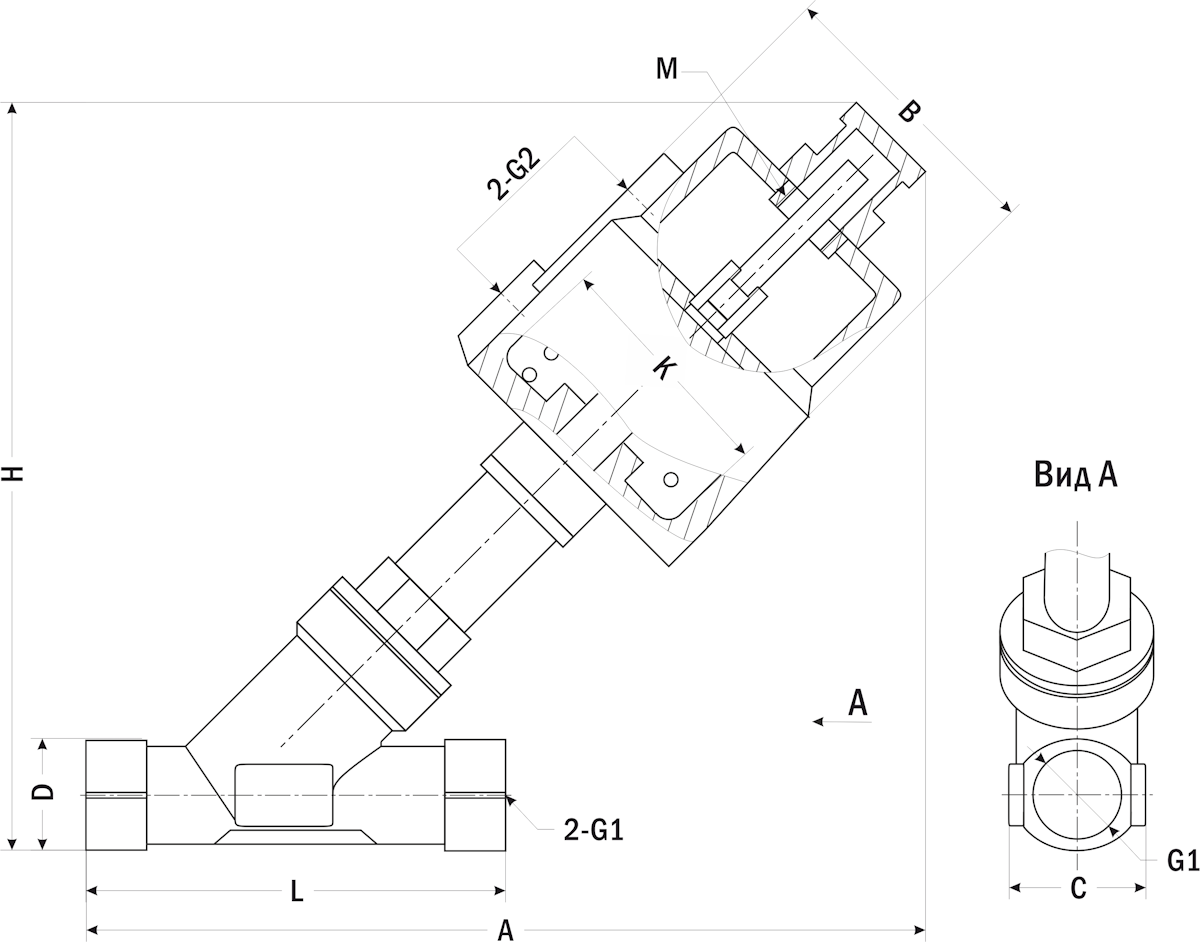

| Габаритные размеры |
 |
| Модель
| G1
| G2
| Размеры, мм | ||||||
| Внутр.
диаметр привода, К | A
| B
| D
| H
| L
| М | |||
| УПК12-2-050х015-N2 GSP | ½" | ⅛" | 50 | 140 | 60 | 27 | 150 | 69 | М14×1 |
| УПК12-2-050х020-N2 GSP | ¾" | 50 | 143 | 60 | 32 | 155 | 75 | ||
| УПК12-2-063х020-N2 GSP | ¾" | 63 | 155 | 60 | 32 | 169 | 75 | ||
| УПК12-2-050х025-N2 GSP | 1" | 50 | 163 | 60 | 39 | 176 | 90 | ||
| УПК12-2-063х025-N2 GSP | 1" | 63 | 175 | 77 | 39 | 190 | 90 | ||
| УПК12-2-063х032-N2 GSP | 1¼" | 63 | 191 | 77 | 50 | 208 | 117 | ||
| УПК12-2-080х032-N2 GSP | 1¼" | 80 | 204 | 97 | 50 | 228 | 117 | ||
| УПК12-2-063х040-N2 GSP | 1½" | 63 | 191 | 77 | 55 | 208 | 117 | ||
| УПК12-2-080х040-N2 GSP | 1½" | 80 | 204 | 97 | 55 | 228 | 117 | ||
| УПК12-2-063х050-N2 GSP | 2" | 63 | 220 | 77 | 70 | 233 | 138 | ||
| УПК12-2-080х050-N2 GSP | 2" | 80 | 233 | 97 | 70 | 253 | 138 | ||
Версия: 2026-04-14-СДГ
| Документ | Дата обновления |
| Паспорт на УПК12-2-N2 | 15.04.2026 |
