УПК22Ф-2-N2
Доступен для скачивания
краткий каталог продукции:
Цена: 13650 руб.
Пневматический клапан нормально закрытый двустороннего действия с угловым поршнем УПК22Ф-2-N2 для управления потоком рабочей среды в трубопроводе.
Открывается при подаче управляющего давления в первый порт клапана и закрывается при подаче управляющего давления во второй порт клапана.
Особенности:
Открывается при подаче управляющего давления в первый порт клапана и закрывается при подаче управляющего давления во второй порт клапана.
- Клапан нормально закрытый двустороннего действия с пружиной
- Пневмопривод в комплекте
- Высокая пропускная способность
- Индикатор состояния клапана (красный шток поднят, когда клапан открыт)
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Бесшумная работа
- Долгий срок службы
- Параметры рабочего давления приведены для установки клапана по направлению потока. При установке в обратном направлении максимальное рабочее давление снизится и будет необходимо более высокое управляющее давление
- Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием клапана
- Для герметизации фланцевых металлических соединений рекомендуется использование анаэробных герметиков.
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи |
| Максимальная вязкость рабочей среды
| 600 мм²/с
|
| Материал | Корпуса корпуса/привода: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды клапана | −10...+180°С |
| Температура эксплуатации
| −10...+60°С |
| Рабочее давление среды | 0...1,6 МПа |
| Управляющая среда
| Воздух, нейтральные газы
|
| Управляющее давление
| 0,4...0,7 МПа |
| Диаметр условного прохода Ду | 25 мм |
| Диаметр эффективный Дэф | 22 мм |
| Диаметр привода | 63 мм |
| Коэффициент пропускной способности Kv | 14 м3/ч |
| Присоединение | Фланцевое F1" |
| Присоединение воздуховодов | ⅛" |
| Присоединение индикатора | М14×1 |
| Габаритные размеры | 215×140×115 мм |
| Вес | 3300 г |
Модификации:
| Обозначение | Ду, мм
|
Дэф,
мм
| Внутр.
диаметр привода, мм | Kv, м³/ч | Присоединение
клапана | Присоединение
воздуховодов | Присоединение
индикатора | Вес, г
|
| УПК22Ф-2-050х025-N2 FSP | 25 | 22 | 50 | 18 | F1" | ⅛" | М14×1 | 3300 |
Расшифровка обозначения УПК22Ф-2-050х025-N2 XYZ:
УПК22Ф – модель клапана.
2 – тип клапана: двустороннего действия.
050 – внутренний диаметр привода.
025 – Ду, мм (диаметр условного прохода).
N2 – 2 тип привода.
X – присоединение: F – фланцевое.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
УПК22Ф – модель клапана.
2 – тип клапана: двустороннего действия.
050 – внутренний диаметр привода.
025 – Ду, мм (диаметр условного прохода).
N2 – 2 тип привода.
X – присоединение: F – фланцевое.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

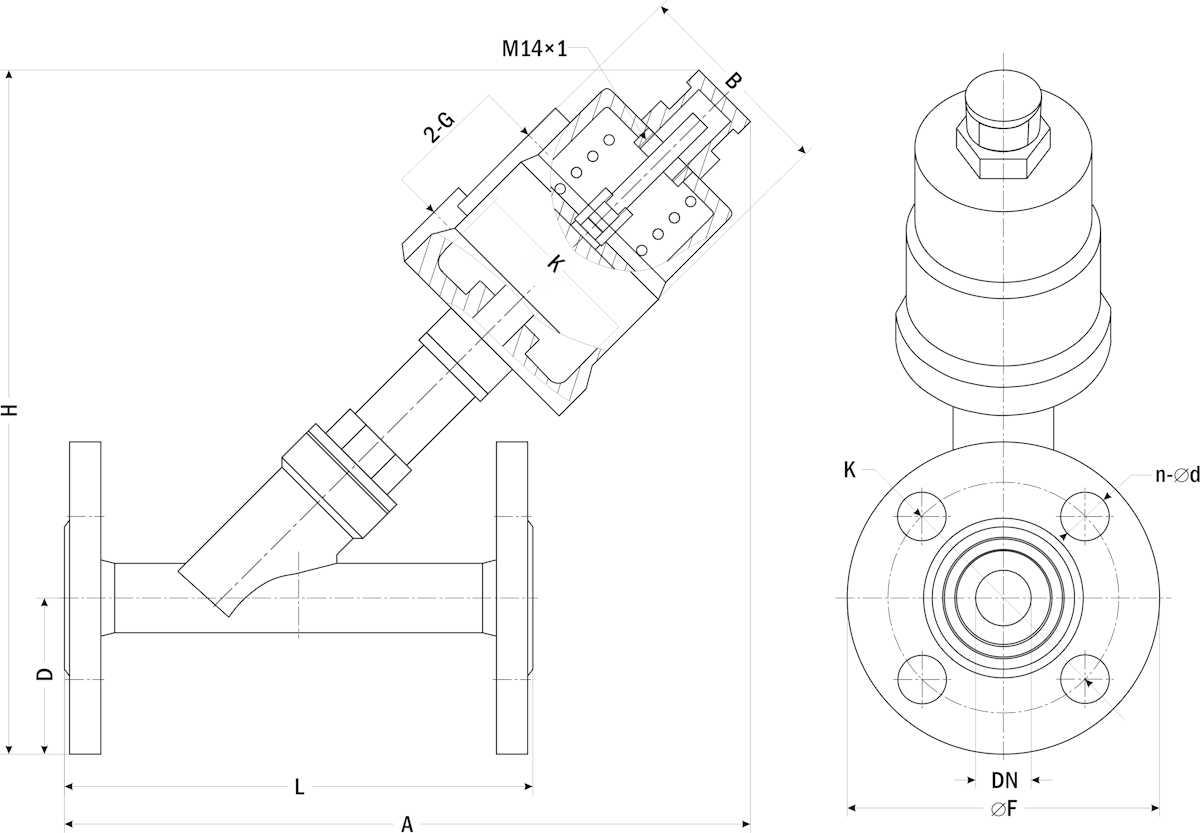

| Габаритные размеры |
 |
| Модель | G | F | DN | Размеры, мм | |||||||
| Внутр.
диаметр привода, К | A | B | D | n-∅ d | H | L | K | ||||
| УПК22Ф-2-050х025-N2 FSP | ⅛" | 114 | 25 | 50 | 210 | 67 | 58 | 4-14 | 218 | 142 | 86 |
| Документ | Дата обновления |
| Паспорт на УПК22Ф-2-N2 | 15.04.2026 |
