ВР4
Доступен для скачивания
краткий каталог продукции:
Цена: 1053 ... 2301 руб.
Трехполюсный выключатель-разъединитель (рубильник) ВР4 предназначен для коммутации электрических цепей переменного тока напряжением до 400 В
Особенности:
- Высокая электрическая и механическая стойкость
- Управление с помощью поворотной рукоятки
- Индикация текущего положения контактов
- Простая конструкция и легкость монтажа
Технические характеристики:
| Параметр
| Значение
| |||
| ВР4-63
| ВР4-100 | ВР4-160 | ||
| Количество полюсов
| 3
| |||
| Номинальный ток
| 63 А
| 100 А
| 160 А | |
| Номинальное рабочее напряжение
| 400 В
| |||
| Номинальная рабочая частота
| 50 Гц
| |||
| Номинальное напряжение изоляции
| 750 В
| 800 В
| ||
| Электрическая прочность изоляции
| 3000 В
| |||
| Импульсное выдерживаемое напряжение | 6 кВ | 8 кВ | ||
| Категория
| AC-21, 22, 23 | |||
| Номинальная наибольшая включающая способность
| 1,7 кА
| 12 кА | ||
| Номинальный кратковременно допустимый ток
| 3 кА
| 10 кА | ||
| Время переключения | 13,8 мс | |||
| Электрическая износостойкость
| > 5000 циклов
| |||
| Механическая износостойкость
| > 1000 циклов
| |||
| Размеры отверстия под блокировочный замок | 3 отв. ∅ 6 мм | - | 8×27 мм | |
| Условия эксплуатации | –5...40ºC, до 95%RH | |||
| Монтаж
| на DIN-рейку
| На стену | ||
| Габаритные размеры | 70×82×90 мм | - | 135×168×140 мм | |
| Вес | 284 г | - | 1109 г | |
| Габаритные размеры |
 |

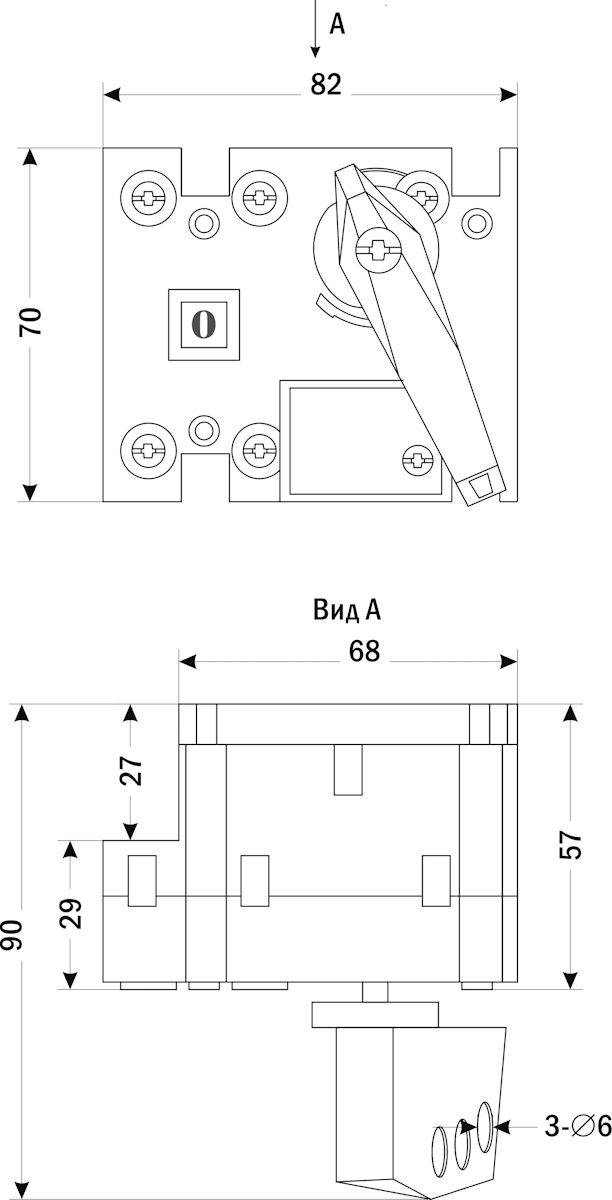

| ВР4-63 |
 |

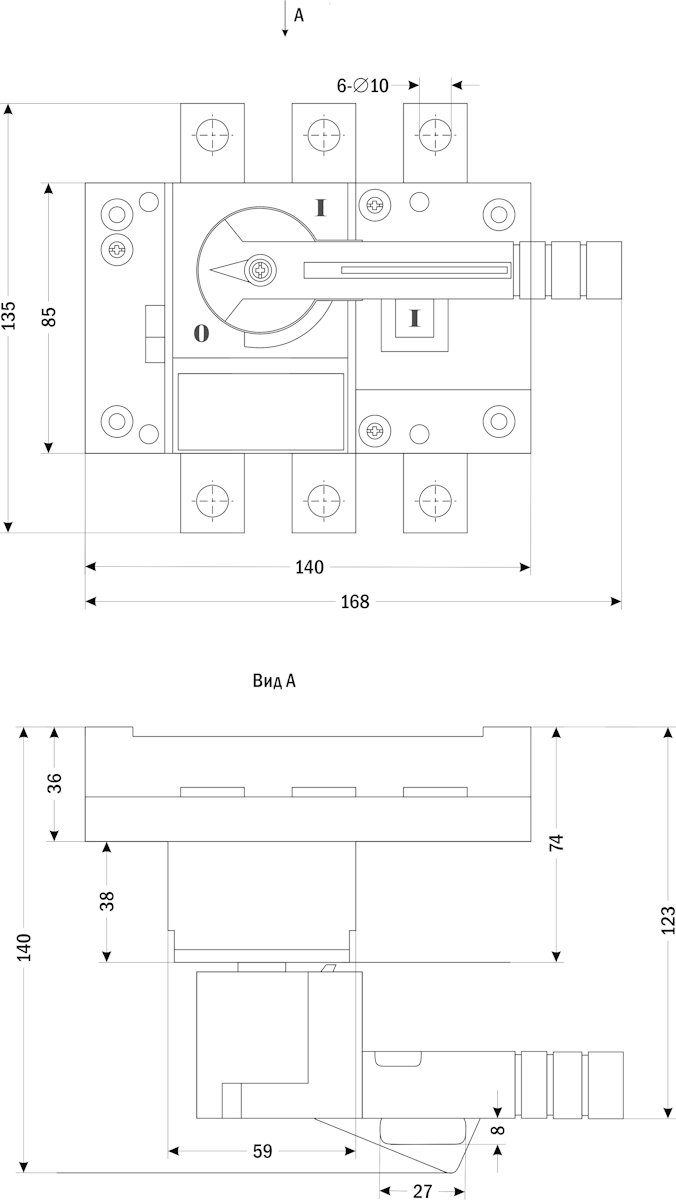

| ВР4-160 |
Версия: 2025-05-12-СДГ
| Документ | Дата обновления |
| Паспорт на ВР-4 | 14.05.2025 |
