БСС-204МВС

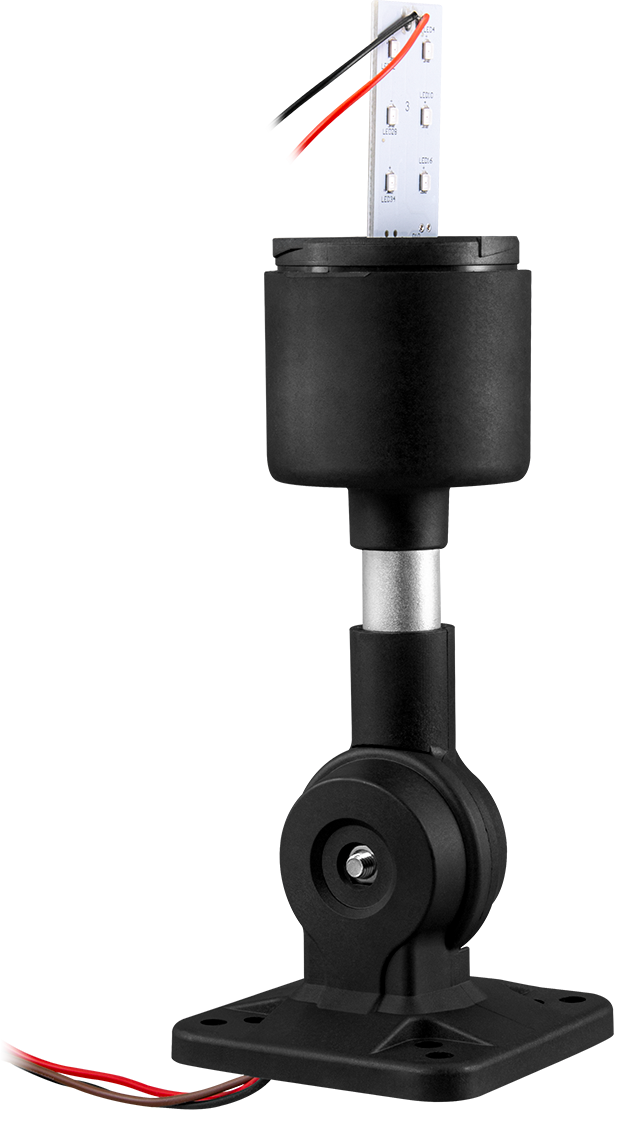

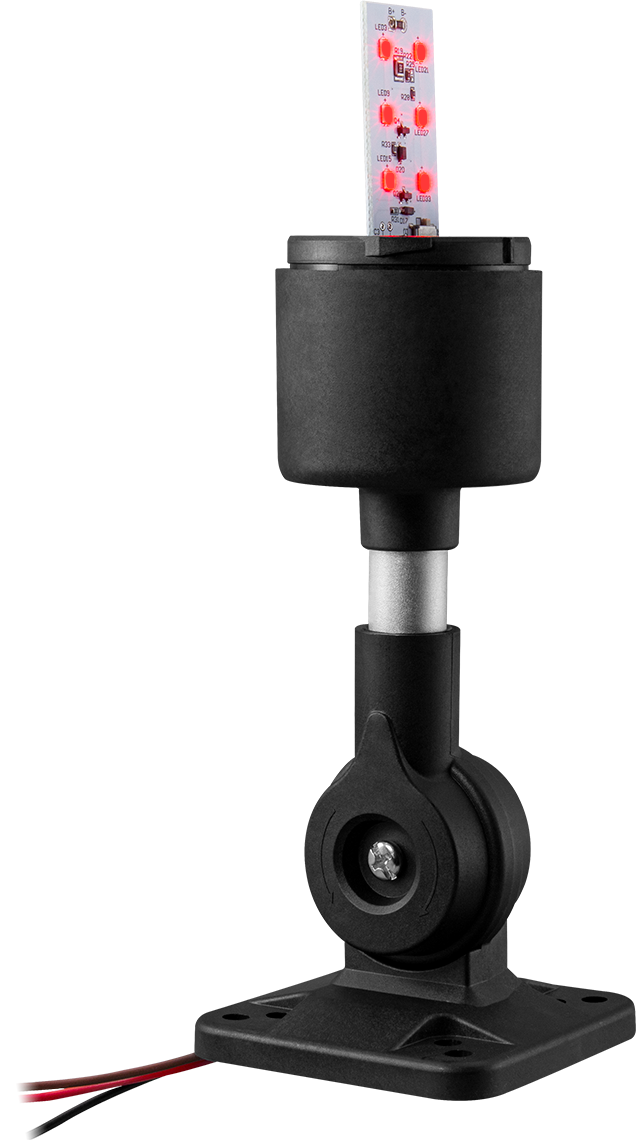

Сигнальные лампы БСС-204МВС – круглого сечения с одной, двумя, тремя, четырьмя или пятью светодиодными секциями красного, желтого, зеленого, синего и белого цветов.  Могут быть подключены в режиме постоянного свечения или в режиме мигания. Конструктивно световые сегменты представляют собой припаянные с двух сторон к плате управления светодиоды (рис. 1, рис. 2).

• Станки и конвейеры
• Автоматические ворота и шлагбаумы
• Индикация уровня заполнения в бункерах и резервуарах

* На рисунках 1 и 2 изображена модель БСС-204-1МВС

Параметр	БСС-204-1МВС	БСС-204-2МВС	БСС-204-3МВС	БСС-204-4МВС	БСС-204-5МВС
Количество уровней	1	2	3	4	5
Цвет	Красный	Красный и зеленый	Красный, желтый и зеленый	Красный, желтый, зеленый и синий	Красный, желтый, зеленый,  синий и белый
Высота уровня	59 мм
Диаметр лампы	53 мм
Режимы работы	Постоянное свечение или мигание
Питание	~220 В, ≅24 В
Громкость сирены	90 дБ
Крепление	Универсальное крепление (поворотная площадка под винты)
Степень пылевлагозащиты	IP30
Температура эксплуатации	−10...+45°С
Длина провода	350 мм ±5%	450 мм ±5%	450 мм ±5%	450 мм ±5%	450 мм ±5%
Высота в сборе с универсальным креплением	255 мм ±5%	314 мм ±5%	373 мм ±5%	432 мм ±5%	491 мм ±5%
Вес с универсальным креплением	180 г	220 г	267 г	-	-

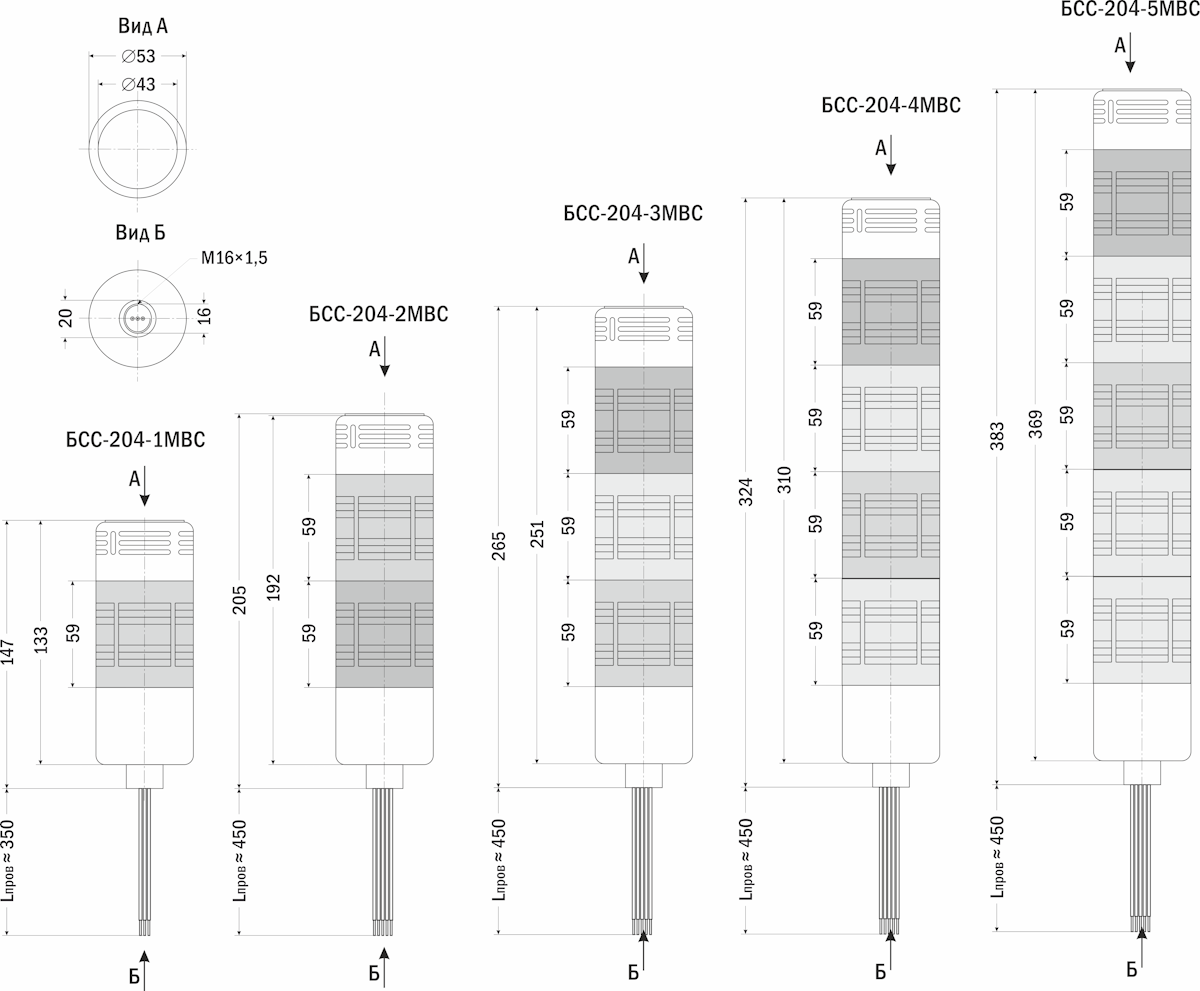

Габаритные чертежи

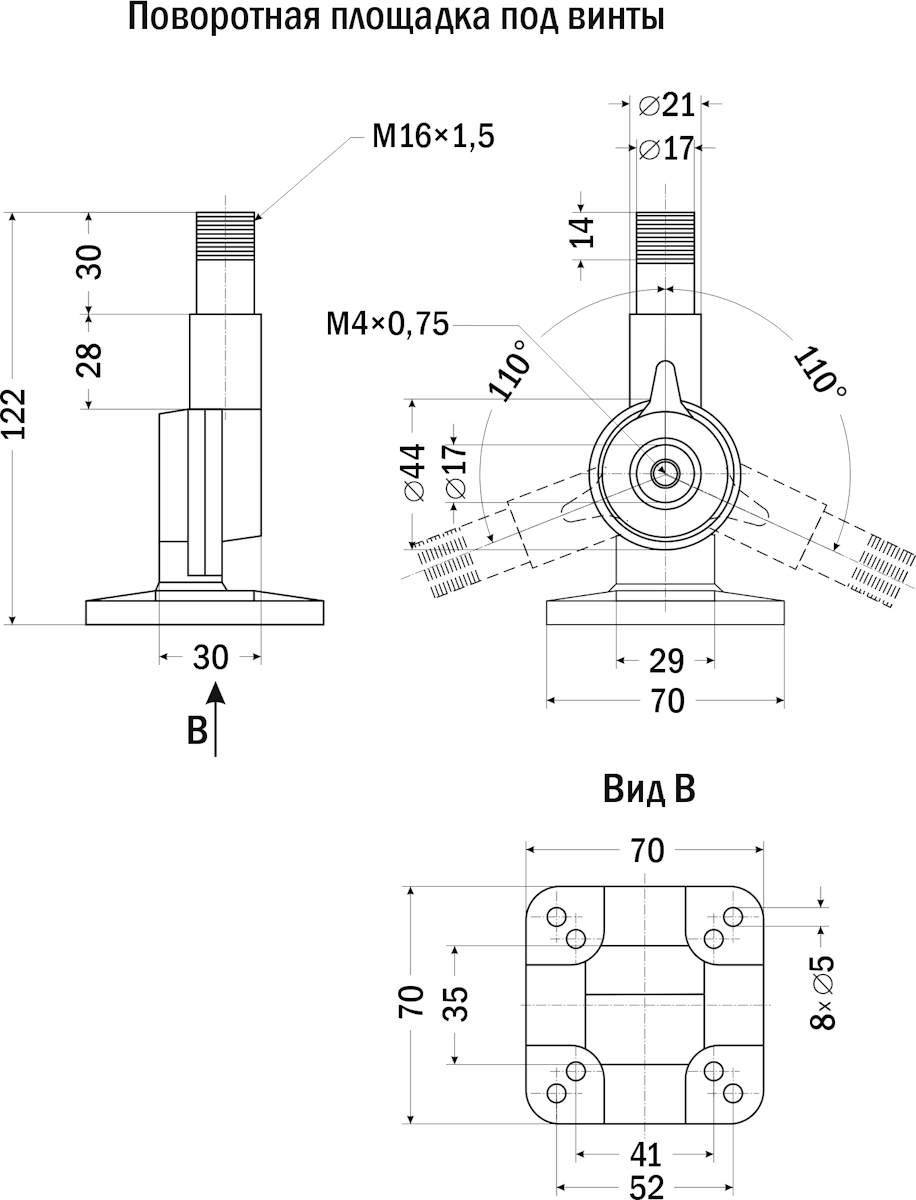

Габаритные размеры с универсальным креплением (поворотной площадкой под винты)

Версия: 2025-04-21-СДГ
