УПК02-U
Доступен для скачивания
краткий каталог продукции:
![](../../upload/pdf_download.png)
Пневматический клапан УПК02-U нормально открытый универсального действия предназначен для управления потоком рабочей среды в трубопроводе.
Может использоваться как в мобильной технике, нефтедобывающем оборудовании, строительном оборудовании, железнодорожной технике и на судах, так и в стационарном оборудовании: прессах, конвейерах, прокатных станах, турбинах и т.д. Благодаря сравнительно низким требованиям к подготовке воздуха, широким диапазонам рабочих температур и простоте обслуживания клапаны УПК02-U не имеют серьезных ограничений в использовании.
Особенности:
- Клапан нормально открытый универсального действия (одностороннего или двустороннего)
- Пневмопривод в комплекте
- Высокая пропускная способность
- Индикатор состояния клапана
- Монтажное положение: универсальное
- Защита трубопровода от гидравлических ударов благодаря специальной
- Конструкции клапана
- Бесшумная работа
- Долгий срок службы
Технические характеристики:
Модификации:
Версия: 2023-08-04-ЛВС
Параметр | Значение |
Рабочая среда
| Пар, вода, горячая вода, воздух,
инертные газы, масла, слабые кислоты и щелочи, спирт |
Материал
|
Корпуса клапана: нержавеющая сталь
Корпуса привода: нейлон Уплотнения: NBR |
Температура рабочей среды клапана
| −10...+180°С
|
Рабочее давление клапана | 0...1,6 МПа |
Диаметр условного прохода | 15...50 мм |
Присоединение | Резьбовое K½"...K2" |
Управляющая среда | Воздух, нейтральные газы |
Управляющее давление | 0,39...0,5 МПа |
Присоединение воздуховодов | G¼" |
Обозначение
|
Ду,
мм
|
Диаметр
привода,
мм
|
Kv,
м³/ч
|
Присоединение
|
Рабочее
давление,
МПа
|
Управляющее
давление, МПа
| |
Клапана
|
Воздуховодов
| ||||||
УПК02-U-6315-S-P
| 15 | 63 | 4,2 |
K½"
|
G¼"
| 0...1,6 |
0,39
|
УПК02-U-6320-S-P
| 20 | 63 | 8 | K¾" |
0...1,1
|
0,39
| |
УПК02-U-6325-S-P
| 25 | 63 | 19 | K1" |
0...1,1
|
0,42
| |
УПК02-U-8032-S-P
| 32 | 80
| 27,5 | K1¼" |
0...1,5
|
0,5
| |
УПК02-U-8040-S-P
| 40 | 80
| 42 | K1½" |
0...1,25
|
0,44
| |
УПК02-U-8050-S-P
| 50 | 80
| 55 | K2" | 0...1 |
0,4
|
Расшифровка обозначения на примере клапана УПК02-U-6315-S-P:
УПК02 – модель клапана.
U – тип клапана: универсального действия.
63 – диаметр привода.
15 – модификация клапана.
S – материал корпуса клапана: нержавеющая сталь.
P – материал корпуса привода: нейлон.
УПК02 – модель клапана.
U – тип клапана: универсального действия.
63 – диаметр привода.
15 – модификация клапана.
S – материал корпуса клапана: нержавеющая сталь.
P – материал корпуса привода: нейлон.
Принцип действия:
Пневматический клапан УПК02-U является универсальным, т.е. может работать как клапан одностороннего действия, так и двустороннего.
По умолчанию устройство представляет собой клапан одностороннего действия. При подаче управляющего давления в верхнее отверстие пневмопривода – клапан закрывается. Автоматическое открытие клапана происходит под действием пружины при снятии управляющего давления.
Чтобы устройство работало как клапан двустороннего действия, из устройства необходимо вынуть пружину. В этом случае клапан закрывается при подаче давления в верхний порт. Для открытия клапана необходимо подать давление в нижний порт.
Подробнее о принципе работы см. в руководстве по эксплуатации.
По умолчанию устройство представляет собой клапан одностороннего действия. При подаче управляющего давления в верхнее отверстие пневмопривода – клапан закрывается. Автоматическое открытие клапана происходит под действием пружины при снятии управляющего давления.
Чтобы устройство работало как клапан двустороннего действия, из устройства необходимо вынуть пружину. В этом случае клапан закрывается при подаче давления в верхний порт. Для открытия клапана необходимо подать давление в нижний порт.
Подробнее о принципе работы см. в руководстве по эксплуатации.

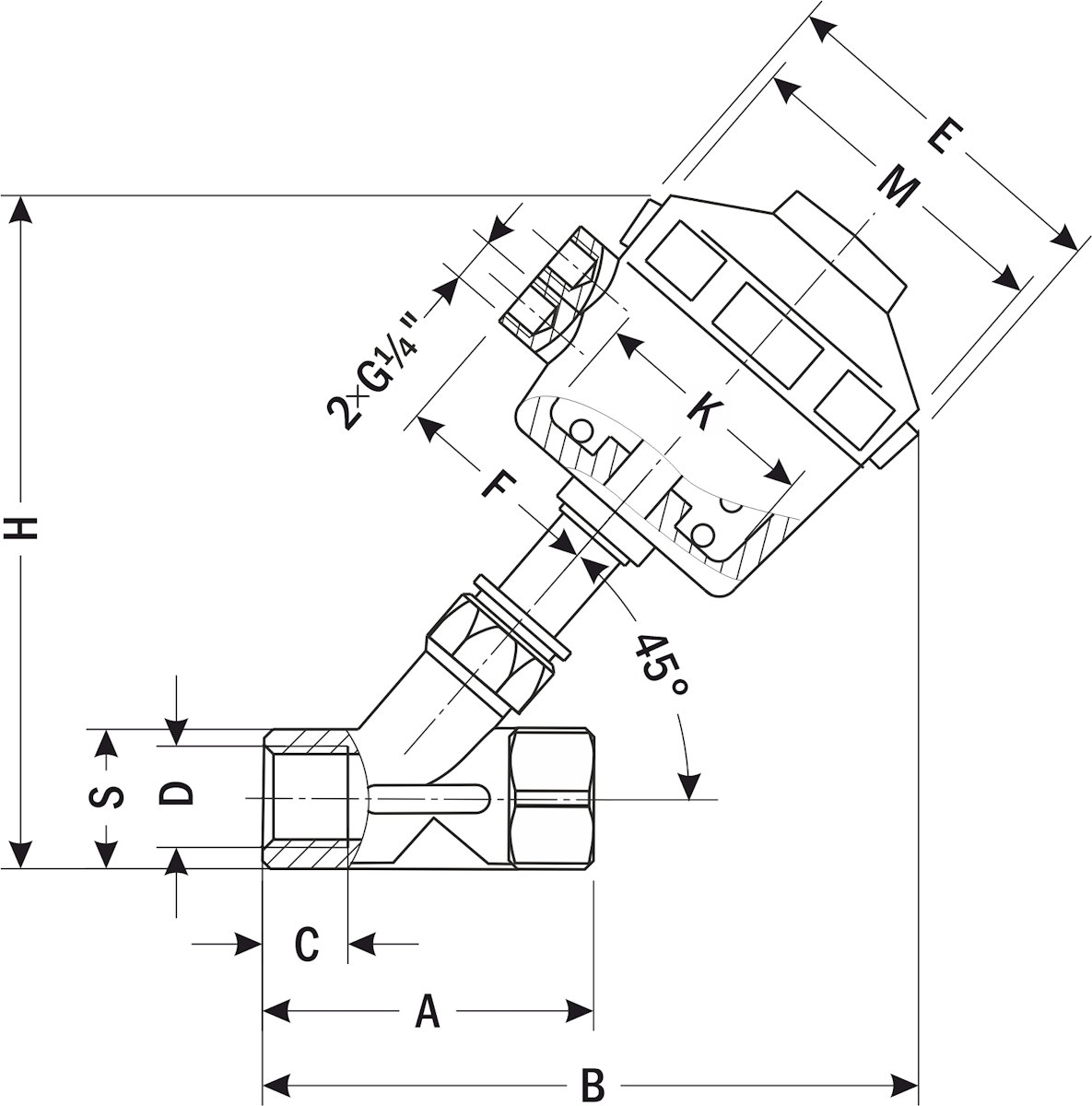

Габаритные размеры |
![]() |
Модель
|
Размеры, мм
|
Вес, г
| ||||||||
Диаметр
привода, M
| D | A | B | C | E | F | H | S
| ||
УПК02-U-6315-S-P
| 63
| K½" | 79 | 150 | 12 | 64,5 |
45
| 148 | 25 | 595
|
УПК02-U-6320-S-P
| 63
| K¾" | 72 | 150 | 14 | 64,5 |
45
| 158 | 30 | 653
|
УПК02-U-6325-S-P
| 63
| K1" | 87 | 160 | 15 | 64,5 |
45
| 170 | 37 | 838
|
УПК02-U-8032-S-P
| 80
| K1¼" | 106 |
202
| 16 | 80,5 | 52 | 218 | 45,5 | 1469 |
УПК02-U-8040-S-P
| 80
| K1½" |
112
| 204 | 18 | 80,5 | 52 | 228 | 52 | 1742 |
УПК02-U-8050-S-P
| 80
| K2" | 130 | 220 | 18 | 80,5 | 52 | 250 | 65 | 2244 |
Документ | Дата обновления |
Паспорт на УПК02-U | 30.05.2024 |
