РПВ-32
Доступен для скачивания
краткий каталог продукции:
![](../../upload/pdf_download.png)
Пневмораспределитель cерии РПВ-32 3-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
Технические характеристики:
Параметр
| Значение
| |||
Тип распределителя
| 3/2, с односторонним (пружинный возврат) пневматическим управлением
| |||
Рабочая среда | Очищенный воздух (тонкость очистки 40 мкм)
| |||
Проходное сечение | G⅛"
| G¼"
| G⅜"
| G½"
|
Присоединение рабочих портов | ||||
Присоединение портов выхлопа | ||||
Присоединение управляющего сигнала | G⅛"
| |||
Пропускная способность (при давлении 0,6 МПа) | 900 л/мин | 1350 л/мин | 2250 л/мин | 3200 л/мин |
Рабочее давление | 0,15...0,8 МПа
| |||
Максимальное давление
| 1,2 МПа
| |||
Температура эксплуатации | −5…+60°C
| |||
Максимальная частота срабатывания | 5 Гц
| |||
Наработка до отказа | 12 000 000 циклов
| |||
Материал корпуса распределителя | Анодированный алюминий
| |||
Материал уплотнения | NBR
| |||
Габаритные размеры | 27×58×18 мм
| 35×72,5×22 мм | 40×81×27 мм | 50×103,5×34 мм |
Вес
| 61 г
| 118 г
| 182 г
| 376 г
|
Модель
| Присоединение
рабочих портов | Присоединение
портов выхлопа | Пневматическая

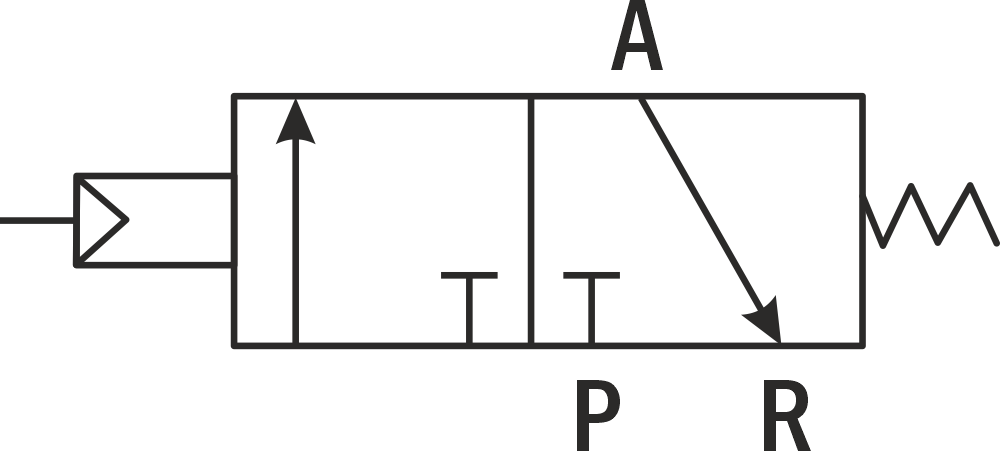

схема |
РПВ-3211-18
| G⅛"
| ![]() | |
РПВ-3221-14 | G¼"
| ||
РПВ-3231-38
| G⅜"
| ||
РПВ-3241-12 | G½"
|
Описание прибора:
Для управления пневмоцилиндрами одностороннего действия применяют пневмо- распределители типа 3/2 (3-линейные, 2-позиционные), имеющие порт питания, рабочий порт и порт выхлопа.
В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При подаче питания на катушку порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. При снятии питания золотник возвращается в исходное положение.
Таблица соответствия аксессуаров:
Модель пневмораспределителя
| Модель плиты
| Модель постовой
заглушки | Модель торцевой
заглушки |
РПВ-3211-18
| ПМ-5318
| ЗП-5318
| ЗТР-18
|
РПВ-3221-14
| ПМ-5314
| ЗП-5314
| ЗТР-14
|
РПВ-3231-38
| ПМ-5338
| ЗП-5338
| ЗТР-38
|
РПВ-3241-12
| ПМ-5312
| ЗП-5312
| ЗТР-12
|
Габаритные размеры |
![]() |
Модель
| Размеры, мм
| |||||||||||
A | B | C | D | E | F | G1 | G2 | G3 | H | J | K
| |
РПВ-3211-18
| 58
| 18
| 27
| 17,5
| 8
| 2
| G⅛"
| G⅛"
| G⅛"
| 8
| 25,5
| 19
|
РПВ-3221-14
| 72,5
| 22
| 35
| 17,5
| 10
| 2,5
| G¼"
| G¼"
| G⅛"
| 15
| 28,5
| 30
|
РПВ-3231-38
| 81
| 27
| 40
| 19
| 12
| 3,5
| G⅜"
| G⅜"
| G⅛"
| 16
| 30,5
| 35
|
РПВ-3241-12
| 103,5
| 34
| 50
| 27
| 15
| 3,5
| G½"
| G½"
| G⅛"
| 24
| 35
| 47,5
|
Модель
| Размеры, мм
| ||||||||||
L
| M
| N
| O
| P
| Q
| R
| S
| T
| ∅V
| ∅W
| |
РПВ-3211-18
| 9
| 12
| 21
| 12
| 7
| 8
| 2
| 15
| 15,5
| ∅3
| ∅3
|
РПВ-3221-14
| 9
| 12
| 25
| 14
| 8,5
| 10,5
| 0
| 17,5
| 22
| ∅3
| ∅4
|
РПВ-3231-38
| 9
| 14
| 29,5
| 17,5
| 10
| 13
| 0
| 20,5
| 24
| ∅4
| ∅4
|
РПВ-3241-12
| 9
| 14,5
| 48
| 20
| 13,5
| 16,5
| 0
| 27
| 34,5
| ∅4
| ∅4
|
Версия: 2023-01-21-ШАР
Документ | Дата обновления |
Паспорт на РПВ-32 | 22.01.2023 |
