УПК20-2

Доступен для скачивания
краткий каталог продукции:

Цена: 4898 ... 16575 руб.

Пневматический клапан нормально закрытый двустороннего действия с угловым поршнем УПК20-2 для управления потоком рабочей среды в трубопроводе. Открывается при подаче управляющего давления в первый порт клапана и закрывается при подаче управляющего давления во второй порт клапана.

Может использоваться как в мобильной технике, нефтедобывающем оборудовании, строительном оборудовании, железнодорожной технике и на судах, так и в стационарном оборудовании: прессах, конвейерах, прокатных станах, турбинах и т.д. Благодаря сравнительно низким требованиям к подготовке воздуха, широким диапазонам рабочих температур и простоте обслуживания клапаны УПК20-2 не имеют серьезных ограничений в использовании.

Особенности:

Клапан нормально закрытый двустороннего действия с пружиной
Пневмопривод в комплекте
Высокая пропускная способность
Индикатор состояния клапана (красный шток поднят, когда клапан открыт)
Монтажное положение: универсальное
Коническая резьба типа K является наилучшей резьбой для стыковки с трубной резьбой типа G, так как обеспечивает максимальное уплотнение
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Бесшумная работа
Долгий срок службы

Параметры рабочего давления приведены для установки клапана по направлению потока. При установке в обратном направлении максимальное рабочее давление снизится, и будет необходимо более высокое управляющее давление

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана.
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи, спирт
Материал	Корпуса клапана: нержавеющая сталь Корпуса привода: нейлон Уплотнения: PTFE
Температура рабочей среды клапана	−10...+180°С
Рабочее давление клапана	0...1,6 МПа
Диаметр условного прохода	15...50 мм
Присоединение	Резьбовое K½"...K2"
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,4...0,7 МПа
Присоединение воздуховодов	G¼"

Модификации:

Обозначение	Ду, мм	Дэф, мм	Внутр. диаметр привода, мм	Kv, м³/ч	Присоединение		Мах рабочее давление среды, МПа	Вес, г
Обозначение	Ду, мм	Дэф, мм	Внутр. диаметр привода, мм	Kv, м³/ч	Клапана	Воздуховодов	Мах рабочее давление среды, МПа	Вес, г
УПК20-2-050х015-N KSP	15	13	50	5	K½"	G¼"	1,6	641
УПК20-2-050х020-N KSP	20	18	50	10	K¾"		1,6	688
УПК20-2-050х025-N KSP	25	22	50	18	K1"		1,6	878
УПК20-2-063х032-N KSP	32	28	63	23	K1¼"		1,6	1566
УПК20-2-063х040-N KSP	40	35	63	33	K1½"		1,6	1812
УПК20-2-063х050-N KSP	50	42	63	53	K2"		1,2	2450

Расшифровка обозначения на примере клапана УПК20-2-050х015-N XYZ:
УПК20 – модель клапана.
2 – тип клапана: двустороннего действия.
050 – внутренний диаметр привода.
015 – модификация клапана.
N – материал корпуса привода: нейлон.
X – присоединение: K – коническая резьба.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE

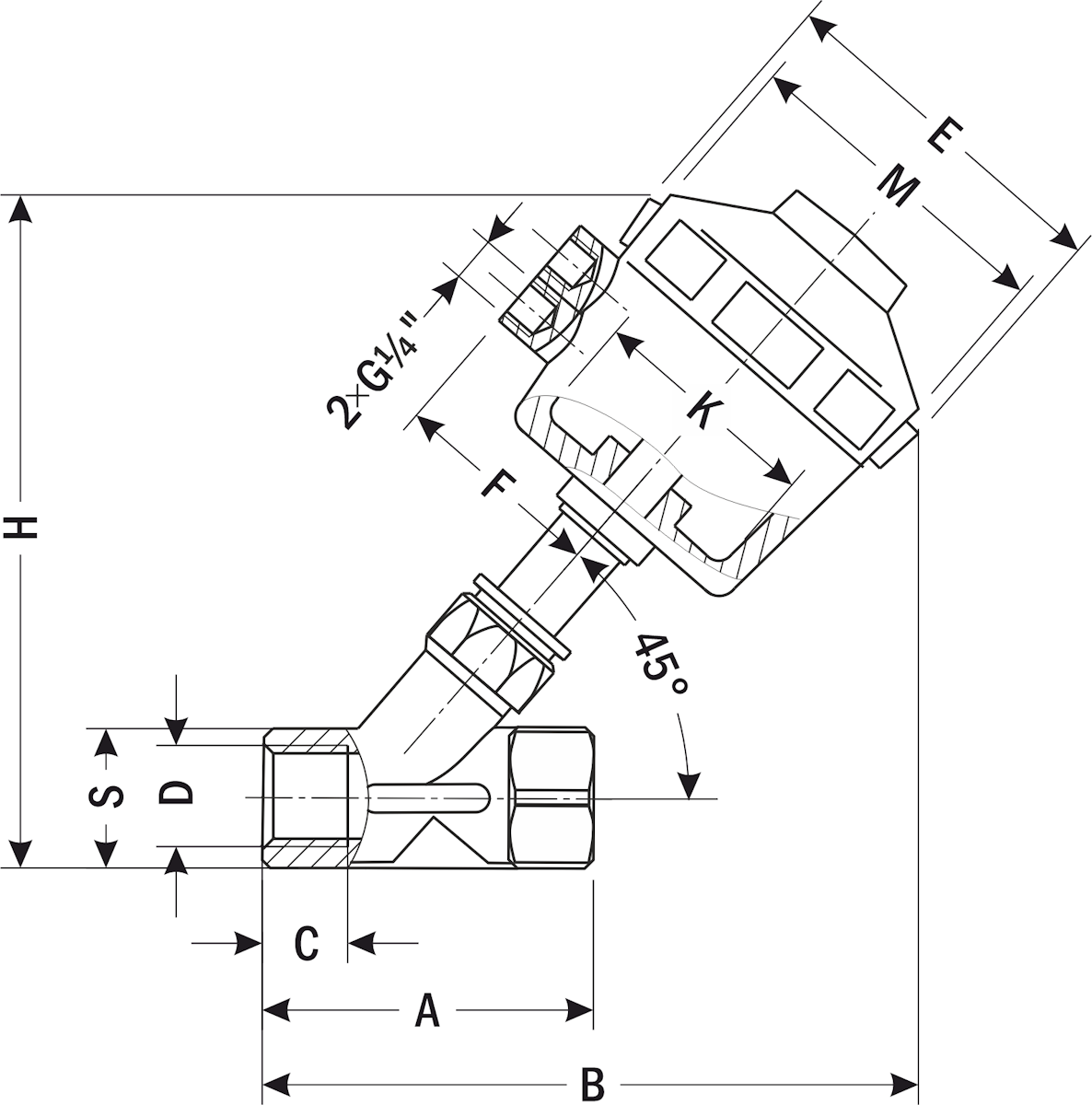

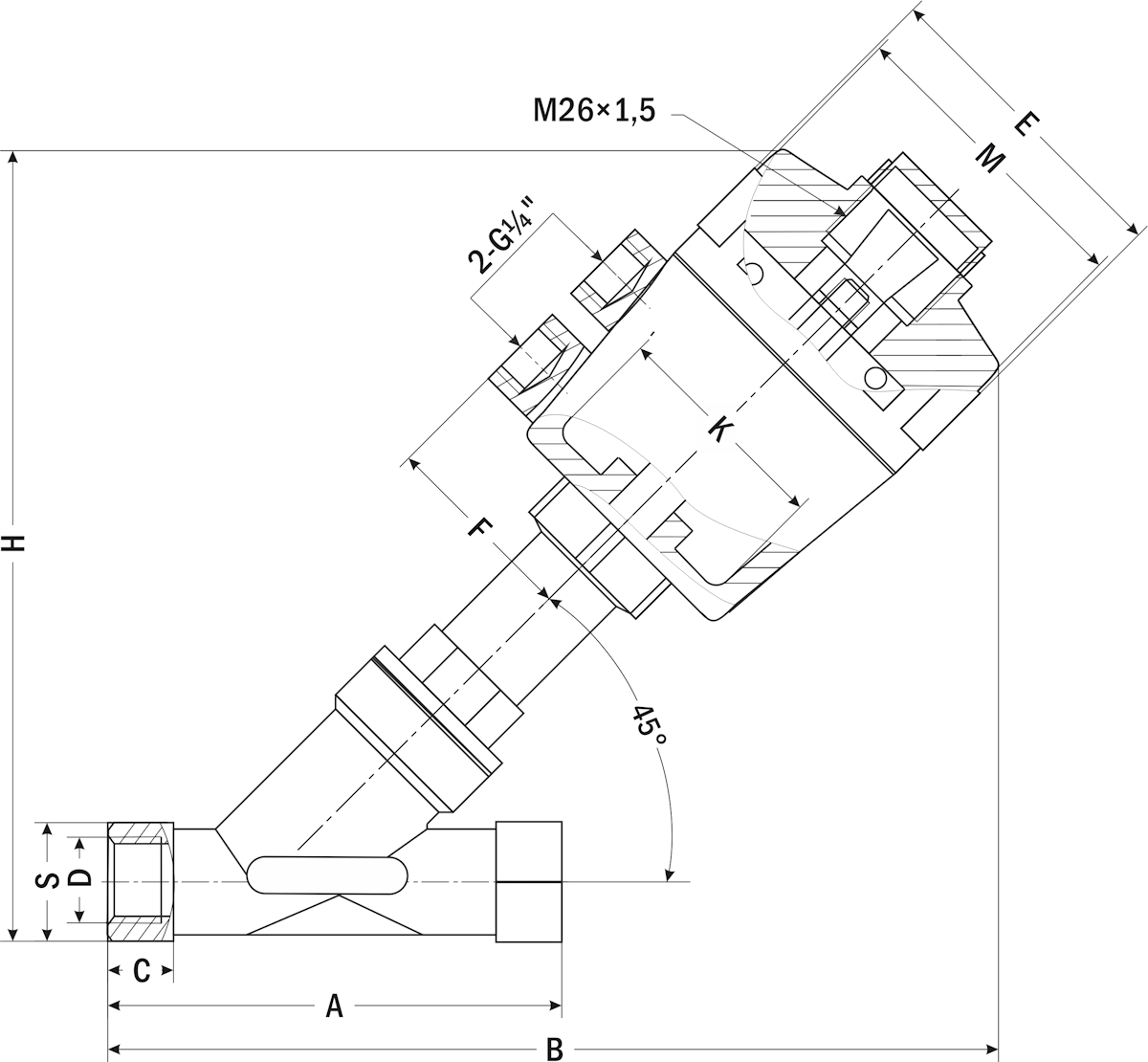

Габаритные размеры

Модель	Размеры, мм
Модель	Внутр. диаметр привода, К	M	D	A	B	C	E	F	H	S
УПК20-2-050х015-N KSP	50	60	K½"	79	150	12	65	42,5	148	20
УПК20-2-050х020-N KSP	50	60	K¾"	72	150	12	65	42,5	158	30
УПК20-2-050х025-N KSP	50	60	K1"	87	154	15	65	42,5	170	37
УПК20-2-063х032-N KSP	63	75	K1¼"	106	195	16,5	80	52	208	45
УПК20-2-063х040-N KSP	63	75	K1½"	112,5	202	18	80	52	220	52
УПК20-2-063х050-N KSP	63	75	K2"	130	220	18	80	52	242	66
