УПК12-1-N2
Доступен для скачивания
краткий каталог продукции:
Цена: 8288 ... 29858 руб.
Пневматический клапан нормально открытый одностороннего действия с угловым поршнем УПК12-1-N2 для управления потоком рабочей среды в трубопроводе. Закрывается при подаче управляющего давления на клапан и автоматически открывается под действием пружины при снятии управляющего давления.
Особенности:
- Клапан нормально открытый одностороннего действия с пружиной
- Пневмопривод в комплекте
- Высокая пропускная способность
- Индикатор состояния клапана (красный шток поднят, когда клапан открыт)
- Монтажное положение: универсальное
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Бесшумная работа
- Долгий срок службы
- Параметры рабочего давления приведены для установки клапана по направлению потока. При установке в обратном направлении максимальное рабочее давление снизится, и будет необходимо более высокое управляющее давление 0,6...0,8 МПа
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана.
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков.
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков.
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты и щелочи |
| Максимальная вязкость рабочей среды
| 600 мм²/с
|
| Материал | Корпуса клапана: нержавеющая сталь
Корпуса привода: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды клапана | −20...+180°С |
| Температура эксплуатации
| −10...+60°C
|
| Рабочее давление среды | 0...1,6 МПа |
| Управляющая среда
| Воздух, нейтральные газы
|
| Управляющее давление
| 0,4...0,7 МПа |
| Диаметр условного прохода | 15...50 мм
|
| Присоединение | Резьбовое G½"...G2" |
| Присоединение воздуховодов
| ⅛" |
| Модель
| Ду, мм
|
Дэф,
мм
| Внутр.
диаметр привода, мм | Kv, м³/ч
| Присоединение
клапана | Присоединение
воздуховодов | Мах
рабочее давление среды, МПа | Вес,
г |
| УПК12-1-050х015-N2 GSP | 15 | 13 | 50 | 5 | ½" | ⅛" | 1,6 | 1100 |
| УПК12-1-050х020-N2 GSP | 20 | 18 | 50 | 10 | ¾" | 1,6 | 1200 | |
| УПК12-1-063х020-N2 GSP | 20 | 18 | 63 | 10 | ¾” | 1,6 | 1800 | |
| УПК12-1-050х025-N2 GSP | 25 | 22 | 50 | 18 | 1" | 1,6 | 1500 | |
| УПК12-1-063х025-N2 GSP | 25 | 22 | 63 | 18 | 1" | 1,6 | 2100 | |
| УПК12-1-063х032-N2 GSP | 32 | 28 | 63 | 23 | 1¼” | 1,4 | 3100 | |
| УПК12-1-080х032-N2 GSP | 32 | 28 | 80 | 23 | 1¼” | 1,6 | 3900 | |
| УПК12-1-063х040-N2 GSP | 40 | 35 | 63 | 33 | 1½" | 1,3 | 3100 | |
| УПК12-1-080х040-N2 GSP | 40 | 35 | 80 | 33 | 1½" | 1,6 | 3900 | |
| УПК12-1-063х050-N2 GSP | 50 | 42 | 63 | 53 | 2" | 1,2 | 4300 | |
| УПК12-1-080х050-N2 GSP | 50 | 42 | 80 | 53 | 2" | 1,6 | 5100 |
Расшифровка обозначения на примере клапана УПК12-1-050х015-N2 XYZ:
УПК12 – модель клапана.
1 – тип клапана: одностороннего действия.
050 – внутренний диаметр привода.
015 – Ду, мм (диаметр условного прохода).
N2 – 2 тип привода.
X – присоединение: G – трубная резьба.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
1 – тип клапана: одностороннего действия.
050 – внутренний диаметр привода.
015 – Ду, мм (диаметр условного прохода).
N2 – 2 тип привода.
X – присоединение: G – трубная резьба.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

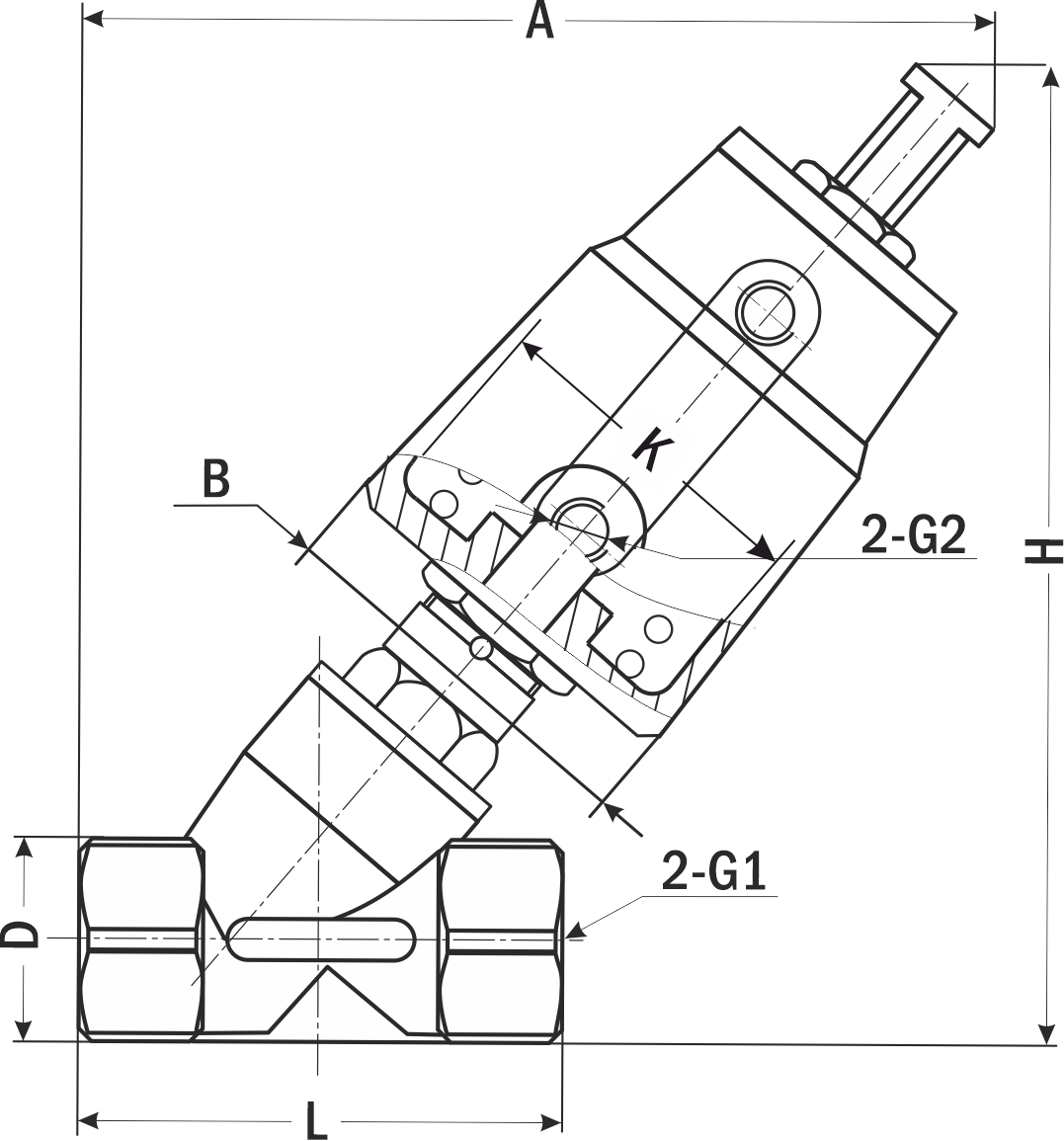

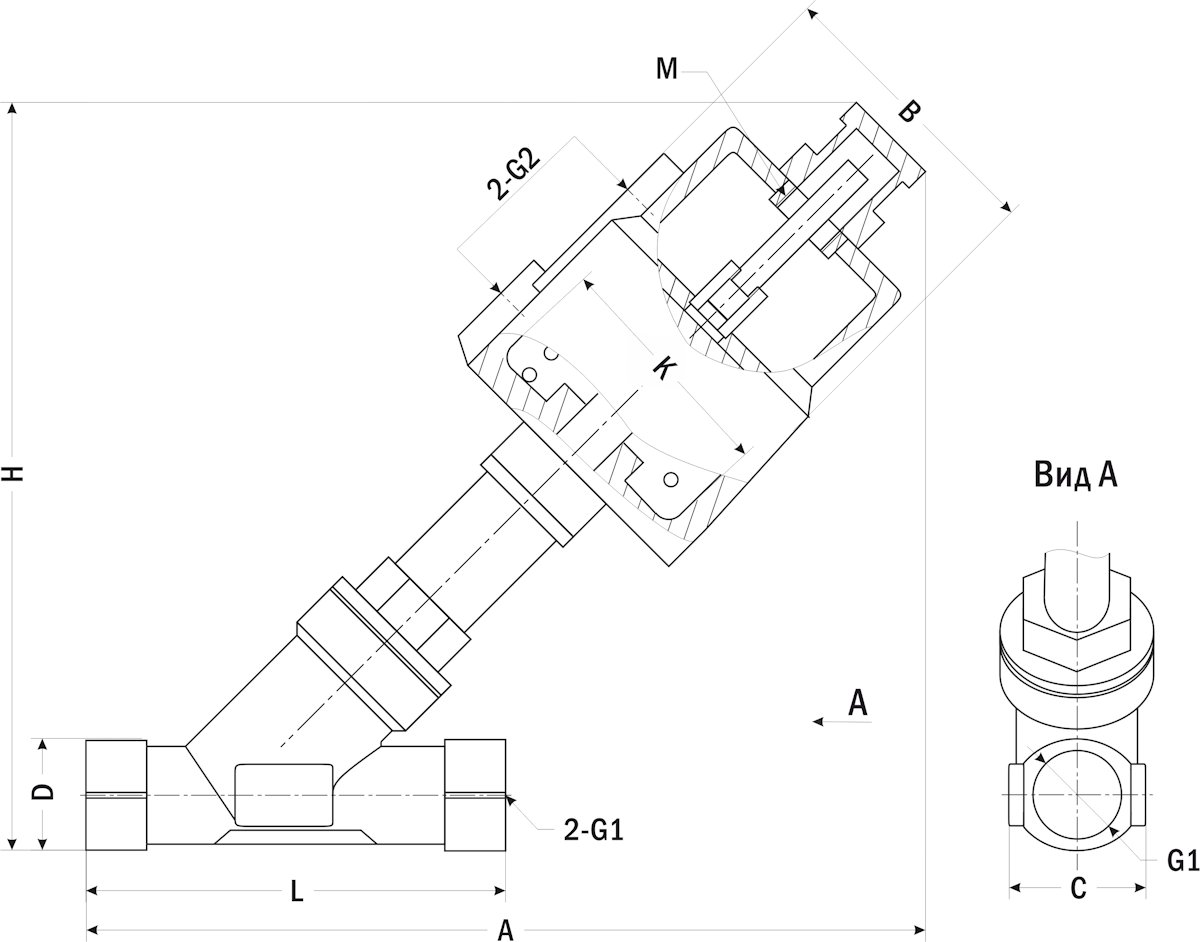

| Габаритные размеры |
 |
| Модель
| G1
| G2
| Размеры, мм | |||||
| Внутр.
диаметр привода, К | A
| B
| D
| H
| L
| |||
| УПК12-1-050х015-N2 GSP | ½" | ⅛" | 50 | 140 | 60 | 27 | 150 | 69 |
| УПК12-1-050х020-N2 GSP | ¾" | 50 | 143 | 60 | 32 | 155 | 75 | |
| УПК12-1-063х020-N2 GSP | ¾" | 63 | 155 | 60 | 32 | 169 | 75 | |
| УПК12-1-050х025-N2 GSP | 1" | 50 | 163 | 60 | 39 | 176 | 90 | |
| УПК12-1-063х025-N2 GSP | 1" | 63 | 175 | 77 | 39 | 190 | 90 | |
| УПК12-1-063х032-N2 GSP | 1¼" | 63 | 191 | 77 | 50 | 208 | 117 | |
| УПК12-1-080х032-N2 GSP | 1¼" | 80 | 204 | 97 | 50 | 228 | 117 | |
| УПК12-1-063х040-N2 GSP | 1½" | 63 | 191 | 77 | 55 | 208 | 117 | |
| УПК12-1-080х040-N2 GSP | 1½" | 80 | 204 | 97 | 55 | 228 | 117 | |
| УПК12-1-063х050-N2 GSP | 2" | 63 | 220 | 77 | 70 | 233 | 138 | |
| УПК12-1-080х050-N2 GSP | 2" | 80 | 233 | 97 | 70 | 253 | 138 | |
