Вакуумный эжектор ABM предназначен для создания вакуума с помощью кинетической энергии струи сжатого воздуха
Особенности:
- Для условий работы, требующих значительного расхода вакуума и небольшого расхода воздуха
- Одноступенчатый (одно сопло)
- Низкий уровень шума
- Внутренний (типы А и В) или внешний (тип С) глушитель
- Встроенный фильтр грубой очистки на порте вакуума
- Отсутствуют подвижные элементы, что увеличивает срок службы и упрощает обслуживание
Области применения:
- Упаковочная промышленность
- Пищевая промышленность
- Промышленные роботы
- Погрузочно-разгрузочные работы
- Автомобильная промышленность
- Обработка листового металла
- Деревообработка

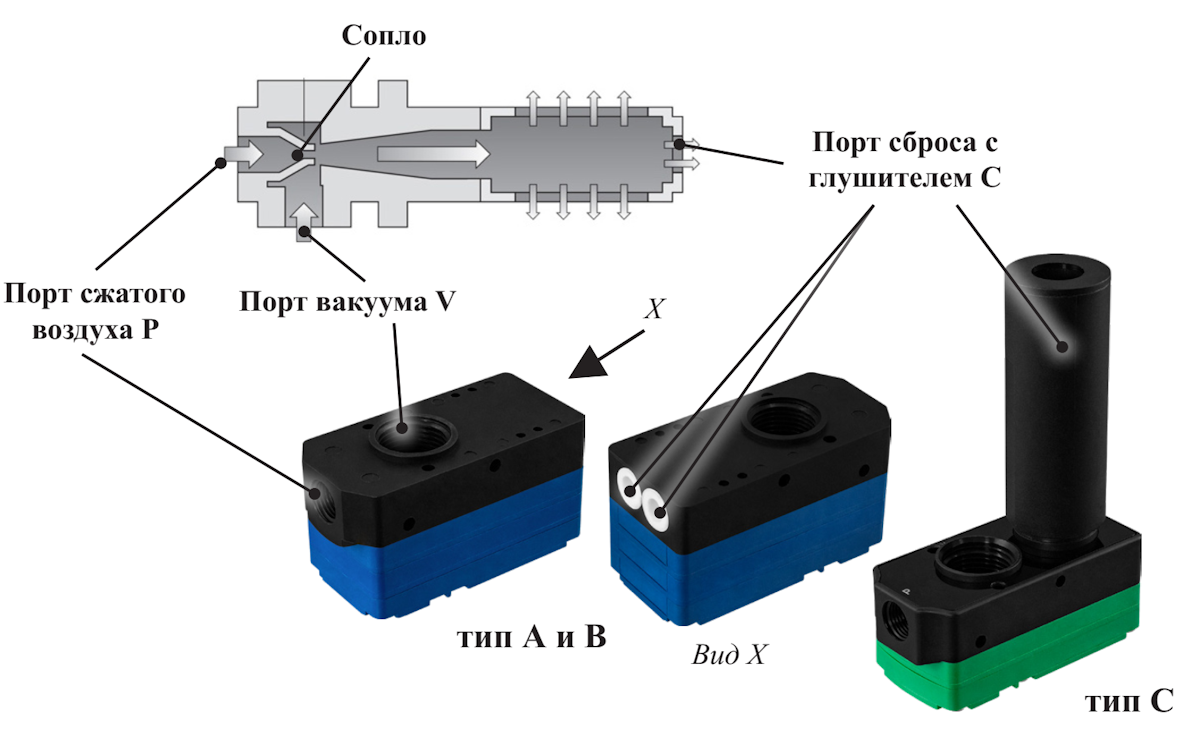

Принцип работы:
В основе работы эжектора лежит эффект Вентури. Сжатый воздух входит через порт Р и проходит через сопло. сразу за соплом возникает область падения давления (вакуум), что вызывает подсос воздуха через порт вакуума V. Втянутый и сжатый воздух смешиваются и удаляются от места всасывания энергией сжатого воздуха, а далее сбрасываются через порт сброса (выхлопа) С с внутренним или внешним глушителем
![](/upload/iblock/AVH-ris0.png)
Пример использования:
![](/upload/iblock/AVH-ris_.png)
Пневматическая система:
![](/upload/iblock/AVH-ris1.png)
Технические характеристики:
Параметр | Значение |
Рабочая среда | Сжатый воздух без содержания масла |
Максимальный вакуум | −85 кПа |
Максимальный вакуумный расход | 35...220 л/мин |
Потребление воздуха | 12...125 л/мин |
Диапазон рабочего давления | 0,45...0,6 МПа |
Максимальное давление | 0,7 МПа
|
Уровень шума
| 50...68 дБА |
Рабочая температура | −20...+80°C |
Присоединение | G⅛″, G⅜″ – выход вакуума;
G⅛″, штуцер под трубку ∅ 5 мм – вход сжатого воздуха |
Модификации прибора. Обозначение для заказа:
![](/upload/iblock/AVH-ris2.png)
- 1 – Модификация:
– 5;
– ...
–30.
- 2 – Тип присоединения (характеристики см. в таблице):
– А;
– В;
– C.
Присоединение:
Тип присоединения
| Выход вакуума
| Вход сжатого воздуха
| Глушитель
| Модель эжектора
|
А
| G⅛"
| штуцер под трубку ∅5 мм
| Внутренний | ABX5, ABX10 |
В
| G⅜"
| G⅛"
| ABX5...30
| |
С | Внешний |
Модификации:
Модель
| Макс. вакуумный
расход, л/мин | Расход воздуха, л/мин
| Уровень
шума, дБА | Габаритные размеры, мм
| ||
тип A
| тип B | тип C | ||||
ABM5
| 35...37
| 12...20
| 50...65
| 17×72,5×31
| 20,7×64×31
| 87,2×64×31
|
ABM10 | 70...75 | 28...42 | 55...68 | |||
ABM20
| 141...150
| 55...85
| 60...68
| −
| 28×64×31 | 94,5×64×31 |
ABM30
| 175...220
| 87...125
| 60...68
| −
| 35×64×31 | 101,5×64×31 |
Габаритные размеры |
ABM5-A, ABM10-A
|
![]() |
ABM5-B...ABM30-B |
![]() |
ABM5-C...ABM30-C |
![]() |
Модель
| Размер L, мм | Вес, г
|
ABM5-А
| – | 58 |
ABM10-А
| – | 59 |
ABM5-В, ABM10-В
|
20,7 | 64 |
ABM5-С, ABM10-С | 84 | |
ABM20-В | 28
| 77 |
ABM20-С | 100 | |
ABM30-В | 35
| 89 |
ABM30-С | 112 |
