ПР322-К6
Доступен для скачивания
краткий каталог продукции:
Цена: 1850 руб.
Пневмопереключатель ПР322-К6 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Технические характеристики:
Пневмопереключатели относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
| Параметр | Значение |
| Тип распределителя
| 3/2 (3-линейный, 2-позиционный), нормально закрытый |
| Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
| Присоединение | G¼" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | 0…+60°C |
| Исполнение | С фиксацией |
| Габаритные размеры | 43×34×126 мм |
| Вес | 190 г |

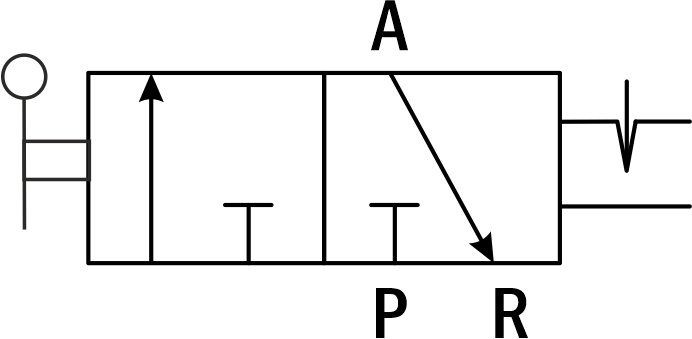

| Пневматическая схема
|
Расшифровка обозначений: Р – порт питания; А – рабочий порт; R – порт выхлопа. |
Описание работы:Для управления пневмоцилиндрами одностороннего действия используются пневмопереключатели ПР322-К6, имеющие возможность коммутировать линии питания, потребителя и выхлопа. Такие пневмопереключатели обозначаются как 3/2 (3-линейные, 2-позиционные). Это означает, что они имеют 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.
В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При повороте рукоятки порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. При возврате рукоятки в начальное положение золотник также возвращается в исходное положение.
| Габаритные размеры |
 |
 |
Версия: 2024-11-13-СДГ
| Документ | Дата обновления |
| Паспорт на ПР322-К6 | 13.11.2024 |
