PLB
Доступен для скачивания
краткий каталог продукции:
Цена: 254 ... 410 руб.
Крепежный элемент для установки и фиксации пневмоцилиндров на рабочей поверхности пневматической системы
Особенности:
- Для пневмоцилиндров с диаметром поршня 16...40 мм и с диаметром монтажной резьбы до 16...30 мм (размер D1, см. чертеж)
- Крепежный элемент присоединяется с обеих сторон пневмоцилиндра, фиксация с помощью гайки (в комплекте)
| Параметр | Значение | |||||
| Модель | PLB-16 | PLB-20, 25 | PLB-32 | PLB-40 | ||
| Типоразмер (Диаметр поршня пневмоцилиндра) | 16 мм | 20, 25 мм | 32 мм | 40 мм | ||
| Диаметр отверстия (D1) | 16 мм | 22 мм | 24 мм | 30 мм | ||
| Материал | Сталь 30 | |||||
| Габаритные размеры | 33×44×19 мм | 44×54×22 мм | 52×59×31мм | 60×64×31 мм | ||
| Вес | 60 г | 102 г | 172 г | 208 г | ||

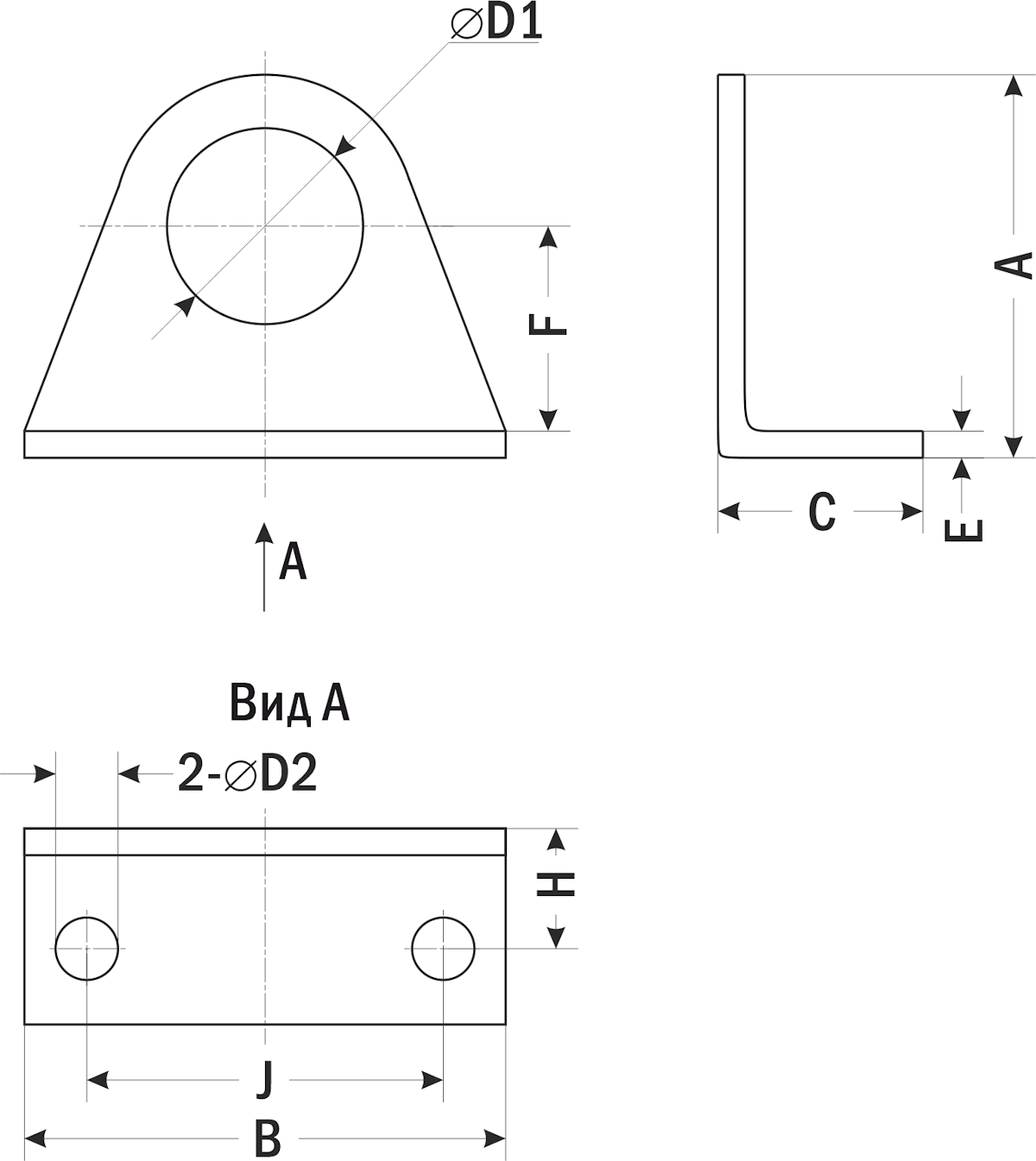

| Габаритные размеры |
 |
| Параметр
| Размеры, мм
| ||||||||
| A
| B
| C
| D1 | 2-D2 | E | F | H | J | |
| PLB-16
| 33
| 44 | 19 | 16 | 5 | 3 | 17 | 7 | 33 |
| PLB-20, 25 | 44 | 54 | 22 | 22 | 6 | 3 | 24 | 9 | 41 |
| PLB-32
| 52 | 59 | 31 | 24 | 6 | 4 | 29 | 8 | 46 |
| PLB-40
| 60
| 64 | 31 | 30 | 6 | 4 | 33 | 7 | 51 |
