УПК22-1

Особенности:

• Клапан нормально закрытый одностороннего действия с пружиной
• Пневмопривод в комплекте
• Высокая пропускная способность
• Индикатор состояния клапана (красный шток поднят, когда клапан открыт)
• Монтажное положение: универсальное
• Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
• Бесшумная работа
• Долгий срок службы
• Параметры рабочего давления приведены для установки клапана по направлению потока. При установке в обратном направлении максимальное рабочее давление снизится, и будет необходимо более высокое управляющее давление 0,6...0,8 МПа
• Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием клапана
• Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты, слабые щелочи
Максимальная вязкость рабочей среды	600 мм²/с
Материал	Корпуса клапана: нержавеющая сталь Корпуса привода: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды клапана	−20...+180°С
Температура эксплуатации	−10...+60°C
Рабочее давление среды	0...1,6 МПа
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,4...0,7 МПа
Диаметр условного прохода	15...100 мм
Присоединение	Резьбовое G½"...G4"
Присоединение воздуховодов	¼"

Модификации:

Обозначение	Ду, мм	Дэф, мм	Внутр. диаметр привода, мм	Kv, м³/ч	Присоединение клапана	Присоединение воздуховодов	Мах рабочее давление среды,  МПа	Вес, г
УПК22-1-050х015 GSP	15	13	50	5	½"	¼"	1,6	1160
УПК22-1-050х020 GSP	20	18	50	10	¾"		1,6	1240
УПК22-1-050х025 GSP	25	22	50	18	1"		1,6	1440
УПК22-1-063х025 GSP	25	22	63	18	1"		1,6	1690
УПК22-1-063х032 GSP	32	28	63	23	1¼"		1,6	2360
УПК22-1-063х040 GSP	40	35	63	33	1½"		1,6	2630
УПК22-1-063х050 GSP	50	42	63	53	2"		1,2	3100
УПК22-1-080х050 GSP	50	42	80	53	2"		1,6	4200
УПК22-1-080х065 GSP	65	59	80	90	2½"		1,2	5300
УПК22-1-100х065 GSP	65	59	100	90	2½"		1,6	7700
УПК22-1-100х080 GSP	80	68	100	150	3"		1,6	10380
УПК22-1-100х100 GSP	100	86	100	230	4"		1,6	13480

Расшифровка обозначения на примере клапана УПК22-1-050х015 XYZ:
УПК22 – модель клапана.
1 – тип клапана: одностороннего действия.
050 – внутренний диаметр привода.
015 – Ду, мм (диаметр условного прохода).
X – присоединение: G – трубная резьба.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

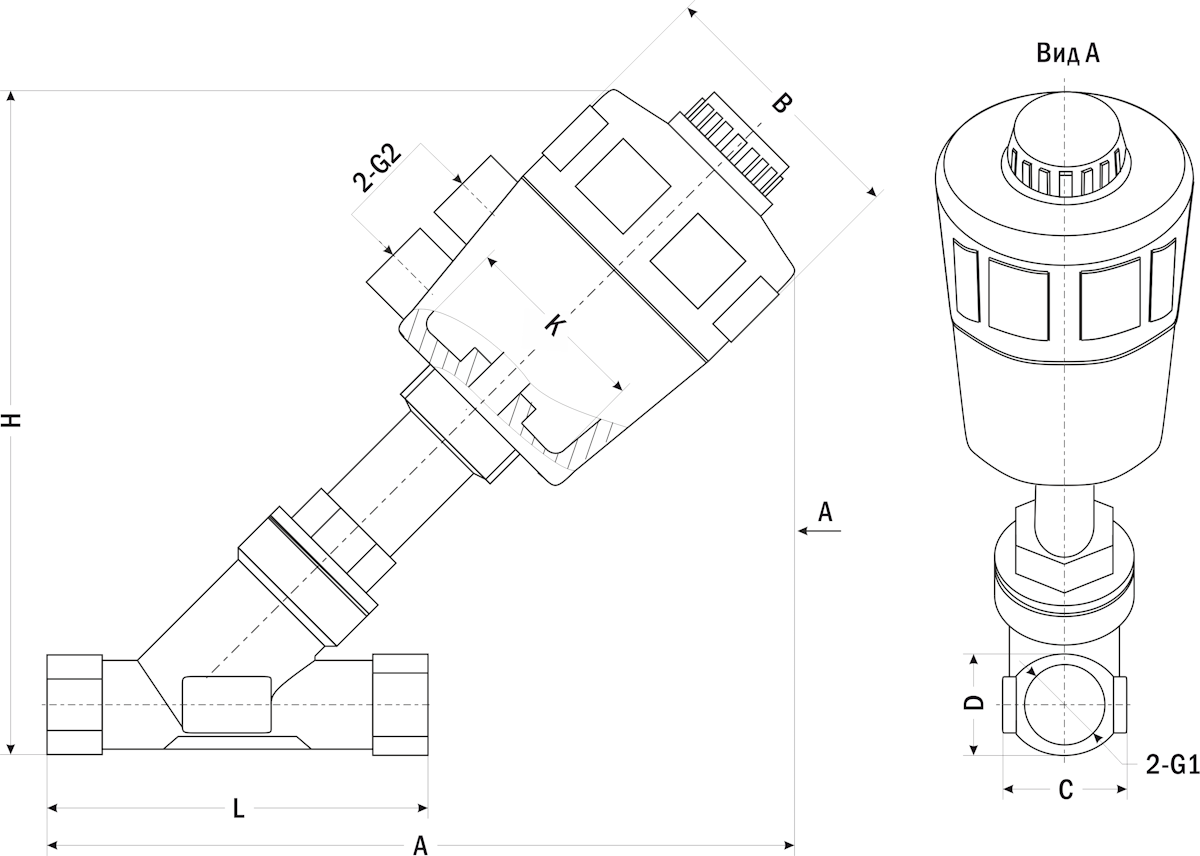

Габаритные размеры

Модель	G1	G2	Размеры, мм
			Внутр. диаметр привода, К	A	B	С	D	H	L
УПК22-1-050х015 GSP	½"	¼"	50	169	65	27	26	153	86
УПК22-1-050х020 GSP	¾"		50	176	64	32	32	156	96
УПК22-1-050х025 GSP	1"		50	180	64	38	38	193	106
УПК22-1-063х025 GSP	1"		63	210	80	38	38	180	105
УПК22-1-063х032 GSP	1¼"		63	215	80	48	48	220	119
УПК22-1-063х040 GSP	1½"		63	211	80	54	54	226	130
УПК22-1-063х050 GSP	2"		63	235	80	70	70	200	150
УПК22-1-080х050 GSP	2"		80	250	97	70	70	220	150
УПК22-1-080х065 GSP	2½"		80	275	97	83	83	284	185
УПК22-1-100х065 GSP	2½"		100	285	124	83	83	250	185
УПК22-1-100х080-S GSP	3"		100	365	124	97	96	338	213
УПК22-1-100х100-S GSP	4"		100	365	124	126	124	391	235
