УПК22-2
Доступен для скачивания
краткий каталог продукции:
Цена: 8288 ... 72150 руб.
Пневматический клапан нормально закрытый двустороннего действия с угловым поршнем УПК22-2 для управления потоком рабочей среды в трубопроводе. Открывается при подаче управляющего давления в первый порт клапана и закрывается при подаче управляющего давления во второй порт клапанаОсобенности:
- Клапан нормально закрытый двустороннего действия с пружиной
- Пневмопривод в комплекте
- Высокая пропускная способность
- Индикатор состояния клапана (красный шток поднят, когда клапан открыт)
- Монтажное положение: универсальное
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Бесшумная работа
- Долгий срок службы
- Параметры рабочего давления приведены для установки клапана по направлению потока. При установке в обратном направлении максимальное рабочее давление снизится, и будет необходимо более высокое управляющее давление 0,6...0,8 МПа
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана.
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков.
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков.
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты, слабые щелочи |
| Максимальная вязкость рабочей среды
| 600 мм²/с
|
| Материал | Корпуса клапана: нержавеющая сталь
Корпуса привода: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды клапана | −20...+180°С |
| Температура эксплуатации | −10...+60°C |
| Рабочее давление среды | 0...1,6 МПа |
| Управляющая среда | Воздух, нейтральные газы |
| Управляющее давление | 0,4...0,7 МПа |
| Диаметр условного прохода | 15...100 мм |
| Присоединение | Резьбовое G½"...G4" |
| Присоединение воздуховодов
| ¼" |
| Обозначение | Ду, мм
|
Дэф,
мм
| Внутр.
диаметр привода, мм | Kv, м³/ч
| Присоединение
клапана | Присоединение
воздуховодов | Мах рабочее
давление среды, МПа | Вес, г |
| УПК22-2-050х015 GSP | 15 | 13 | 50 | 5 | ½" | ¼" | 1,6 | 1160 |
| УПК22-2-050х020 GSP | 20 | 18 | 50 | 10 | ¾" | 1,6 | 1240 | |
| УПК22-2-050х025 GSP | 25 | 22 | 50 | 18 | 1" | 1,6 | 1440 | |
| УПК22-2-063х025 GSP | 25 | 22 | 63 | 18 | 1" | 1,6 | 1690 | |
| УПК22-2-063х032 GSP | 32 | 28 | 63 | 23 | 1¼" | 1,6 | 2360 | |
| УПК22-2-063х040 GSP | 40 | 35 | 63 | 33 | 1½" | 1,6 | 2630 | |
| УПК22-2-063х050 GSP | 50 | 42 | 63 | 53 | 2" | 1,2 | 3100 | |
| УПК22-2-080х050 GSP | 50 | 42 | 80 | 53 | 2" | 1,6 | 4200 | |
| УПК22-2-080х065 GSP | 65 | 59 | 80 | 90 | 2½" | 1,2 | 5300 | |
| УПК22-2-100х065 GSP | 65 | 59 | 100 | 90 | 2½" | 1,6 | 7700 | |
| УПК22-2-100х080 GSP | 80 | 68 | 100 | 150 | 3" | 1,6 | 10380 | |
| УПК22-2-100х100 GSP | 100 | 86 | 100 | 230 | 4" | 1,6 | 13480 |
УПК22 – модель клапана.
2 – тип клапана: одностороннего действия.
050 – внутренний диаметр привода.
015 – Ду, мм (диаметр условного прохода).
X – присоединение: G – трубная резьба.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

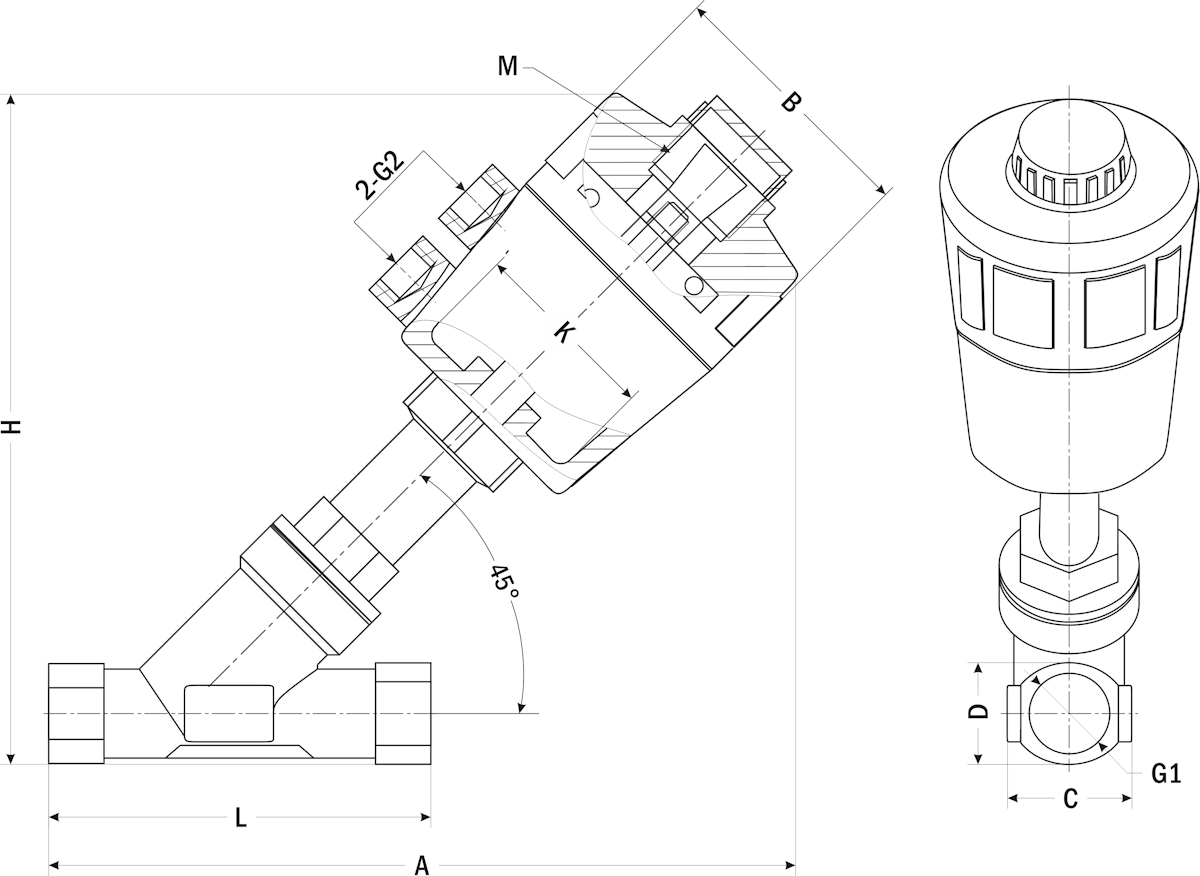

| Габаритные размеры |
 |
| Модель
| G1
| G2 | Размеры, мм | ||||||
| Внутр.
диаметр привода, К | A
| B | С | D | H | L | |||
| УПК22-2-050х015 GSP | ½" | ¼" | 50 | 169 | 65 | 27 | 26 | 153 | 86 |
| УПК22-2-050х020 GSP | ¾" | 50 | 176 | 64 | 32 | 32 | 156 | 96 | |
| УПК22-2-050х025 GSP | 1" | 50 | 180 | 64 | 38 | 38 | 193 | 106 | |
| УПК22-2-063х025 GSP | 1" | 63 | 210 | 80 | 38 | 38 | 180 | 105 | |
| УПК22-2-063х032 GSP | 1¼" | 63 | 215 | 80 | 48 | 48 | 220 | 119 | |
| УПК22-2-063х040 GSP | 1½" | 63 | 211 | 80 | 54 | 54 | 226 | 130 | |
| УПК22-2-063х050 GSP | 2" | 63 | 235 | 80 | 70 | 70 | 200 | 150 | |
| УПК22-2-080х050 GSP | 2" | 80 | 250 | 97 | 70 | 70 | 220 | 150 | |
| УПК22-2-080х065 GSP | 2½" | 80 | 275 | 97 | 83 | 83 | 284 | 185 | |
| УПК22-2-100х065 GSP | 2½" | 100 | 285 | 124 | 83 | 83 | 250 | 185 | |
| УПК22-2-100х080-S GSP | 3" | 100 | 365 | 124 | 97 | 96 | 338 | 213 | |
| УПК22-2-100х100-S GSP | 4" | 100 | 365 | 124 | 126 | 124 | 391 | 235 | |
Версия: 2026-02-10-СДГ
| Документ | Дата обновления |
| Паспорт на УПК22-2 | 11.02.2026 |
