MY
Доступен для скачивания
краткий каталог продукции:
Цена: 273 ... 306 руб.
Промежуточное реле MY предназначено для управления коммутационными нагрузками
Особенности:
- Светодиодный индикатор срабатывания
- Реле устанавливается в колодку PYF или RT704, которые можно монтировать как на DIN-рейку 35 мм, так и на корпус с помощью винтов
Реле MY в сборе с колодкой PYF см. тут
Реле MY в сборе с колодкой RT704 см. тут
Реле MY в сборе с колодкой RT704 см. тут
Технические характеристики:
| Параметр | MY2 | MY3 | MY4 |
| Количество переключающих контактов | 2
| 3
| 4
|
| Коммутационная способность | ~5 А, 220 В
| ||
| Напряжение питания катушки | ~220 В, =24 В
| ~220 В, ~110 В, ~24 В, =48 В, =36 В, =24 В, =12 В, =6 В | |
| Габаритные размеры | 41,5×20,5×27,5 мм | ||
| Вес | 27 г | 28 г | 30 г |
| Схема подключения |
 |

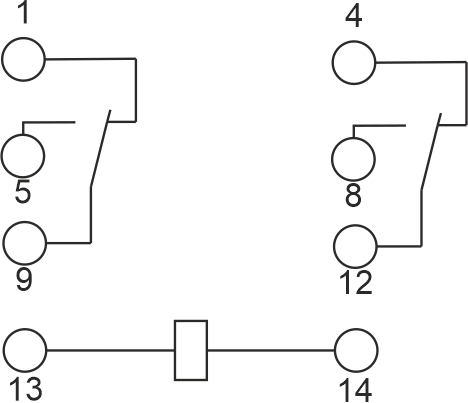

| Схема подключения MY2 |
 |

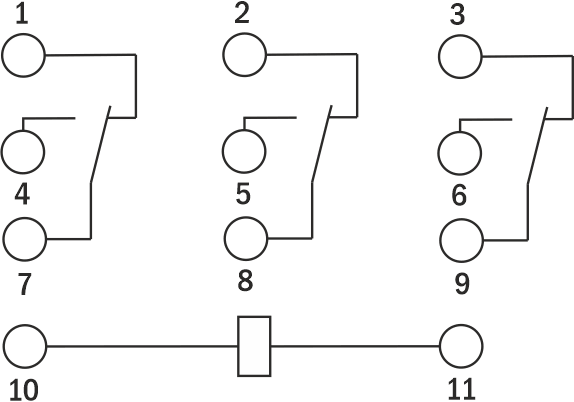

| Схема подключения MY3 |
 |

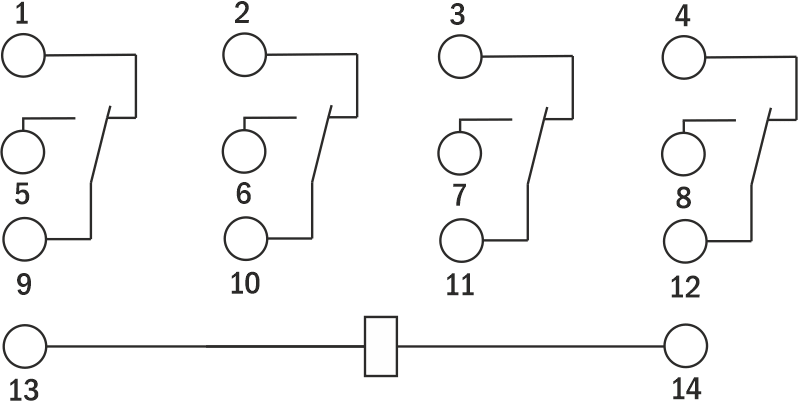

| Схема подключения MY4 |
| Габаритные размеры |
 |
| Габаритные размеры MY2 |
 |
| Габаритные размеры MY3 |
 |
| Габаритные размеры MY4 |
