Фитинг-тройник Y-образный пневматический ТТ.3.12 предназначен для соединения трех трубок одинакового диаметра
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Сжатый воздух, вода |
| Форма фитинга | Y-образный |
| Тип присоединения | 3 трубки |
| Тип соединения | Нажимное быстроразъемное (цанговое) |
| Внешний диаметр присоединяемой трубки | 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм |
| Рабочее давление
| 0…0,8 МПа |
| Максимальное давление | 1,5 МПа |
| Рабочая температура
| 0...+60°С |
| Материал | Пластик |

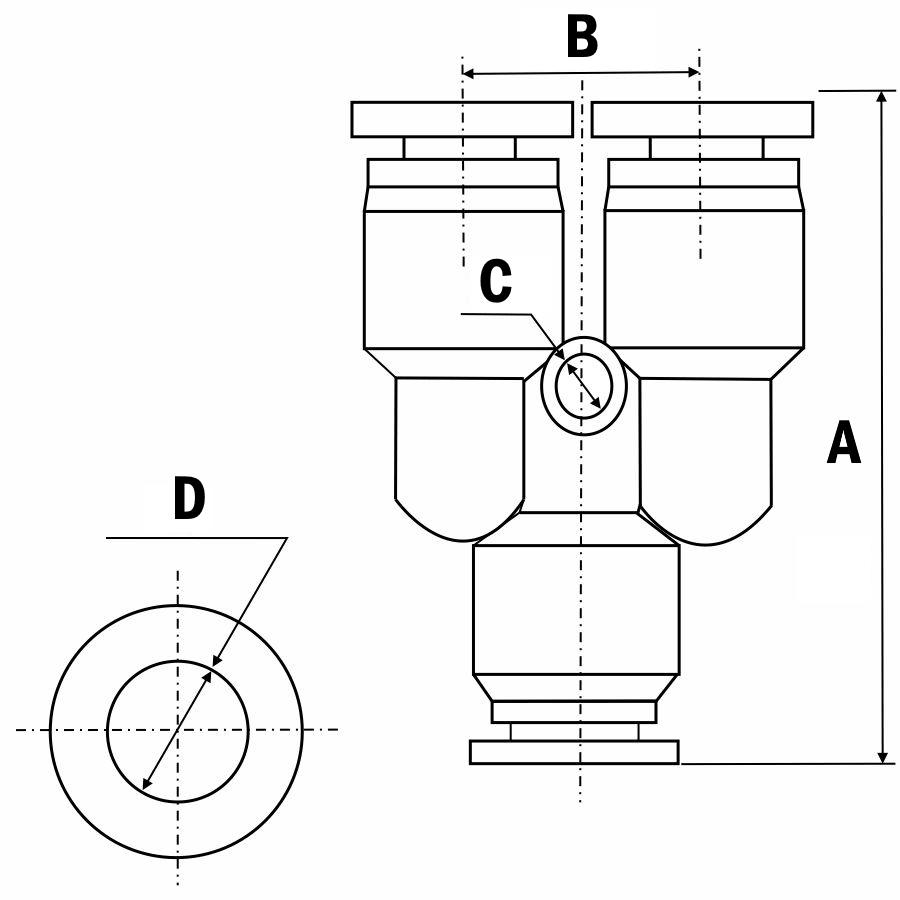

| Габаритные размеры |
 |
| Модель
| Размеры, мм
| |||
| D, мм
| A, мм | B, мм | C, мм | |
| ТТ.3.12-04
| 4
| 36
| 11,5 | 2,5 |
| ТТ.3.12-06
| 6
| 39
| 13,5 | 3,5 |
| ТТ.3.12-08
| 8
| 43
| 16,6 | 4 |
| ТТ.3.12-10
| 10
| 49
| 19 | 4 |
| ТТ.3.12-12
| 12
| 54,5
| 21,5 | 4 |
| ТТ.3.12-14
| 14
| 52
| 23,5 | 4 |
