ФР-Х000
Доступен для скачивания
краткий каталог продукции:
Цена: 1638 ... 5499 руб.
Фильтр-влагоотделитель с регулятором давления ФР-Х000 предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата и автоматического поддержания давления на заданном уровне в пневматических системах
Особенности:
- Регулятор давления и фильтр-влагоотделитель в одном корпусе
- Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
- Полуавтоматический слив конденсата
- Рукоятка легко фиксируется в нужном положении нажатием
- Фильтрующий элемент изготовлен из пластика или спеченной бронзовой крошки, легко заменяется
- Материал корпуса: алюминиевый сплав
- Материал прозрачного стакана: поликарбонат (в моделях начиная с ФР-3000 стакан защищен металлическим кожухом)
- В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму
- Манометр в комплекте. При необходимости манометр можно заменить
- Для перехода на другие размеры резьбы используются футорки, например, VTr.581.N
| Параметр | Значение |
| Рабочая среда
| Сжатый воздух
|
| Рабочее давление
| 0,05...1 МПа |
| Максимальное давление
| 1,5 МПа
|
| Диапазон регулировки
| 0,05...0,85 МПа |
| Тонкость очистки
| 5 мкм или 25 мкм |
| Присоединение
| G¼"...G1"
|
| Присоединение манометра
| G⅛"...G¼"
|
| Расход воздуха
| 550...5500 л/мин
|
| Рабочая температура | +5...+60°С
|
Модификации:
| Модель
| Расход воздуха, л/мин | Присоединение | Присоединение манометра | Габаритные размеры, мм | Вес, г
|
| ФР-2000-14
| 550
| G¼" | G⅛"
| 161×40×79 | 360
|
| ФР-3000-14
| 2000
| G¼" | G⅛"
| 203×54×92 | 560
|
| ФР-3000-38
| 2000
| G⅜" | G⅛"
| 203×54×92 | 560
|
| ФР-4000-12
| 4000
| G½" | G¼"
| 250×70×117 | 1150
|
| ФР-4000-34
| 4500
| G¾" | G¼"
| 267×70×120 | 1210
|
| ФР-5000-34
| 5500
| G¾" | G¼"
| 338×70×125 | 1700
|
| ФР-5000-1
| 5500
| G1" | G¼"
| 338×70×125 | 1700
|
| Габаритные размеры |
 |

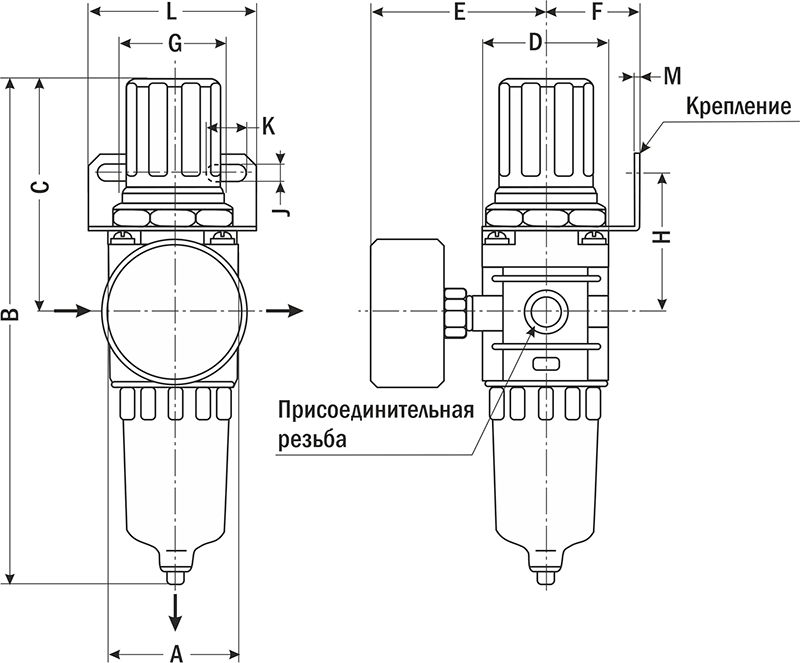

| ФР-2000 |
 |

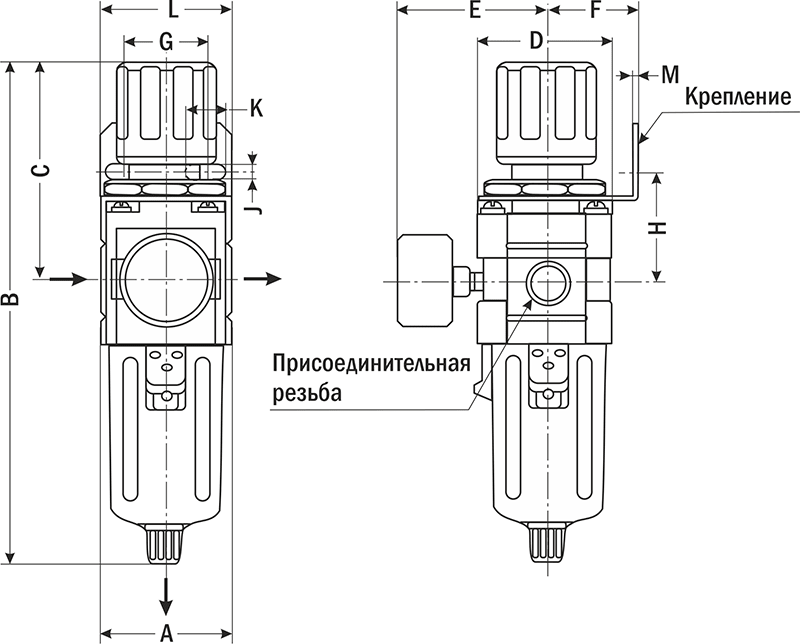

| ФР-3000, ФР-4000, ФР-5000 |
| Модель
| |||||||||||||
| A
| B
| C
| D
| E
| F
| G
| H
| J
| K
| L
| M
| N*
| |
| ФР-2000 | 40
| 163
| 73
| 40
| 48 | 31 | 33 | 46 | 5 | 15
| 54
| 2,3
| 34 |
| ФР-3000 | 53
| 203
| 86
| 53
| 53
| 39
| 40
| 46
| 7 | 8
| 54
| 2
| 43 |
| ФР-4000-12 | 70
| 250
| 107
| 70
| 68
| 50 | 54
| 54 | 9 | 10,5
| 70
| 2
| 53 |
| ФР-4000-34 | 75
| 267
| 114
| 70
| 71 | 49 | 54
| 56 | 9 | 10,5
| 70
| 2,3
| 53 |
| ФР-5000 | 90
| 338
| 116
| 90
| 76 | 49 | 54
| 62
| 9 | 10,5
| 70
| 2
| 53 |
* N – диаметр отверстия в крепежной панели
